Hallo,
in diesem Blog möchte ich Euch ein weiteres Homematic Projekt vorstellen.
Ziel von diesem Projekt war es eine smarte Steckdosenleiste zu entwerfen. Da ich diese Steckdosenleiste in einer Steckdose haben wollte, vor der ein Schrank steht, musste der Stecker so flach wie möglich sein. Da es leider von eQ-3 bisher keinen Aktor gibt der den Anschluss von "normalen" Leitungen erlaubt, habe ich etwsa getüftelt.
VORSICHT! Bei den nachfolgenden Schritten erlischt die Garantie der meisten Bauteile durch massive Veränderung.
Auch finden hier Arbeiten direkt an zugänglichen 230V Kontakten statt. Bitte seid vorsichtig, notfalls fragt einen Fachmann um Rat.

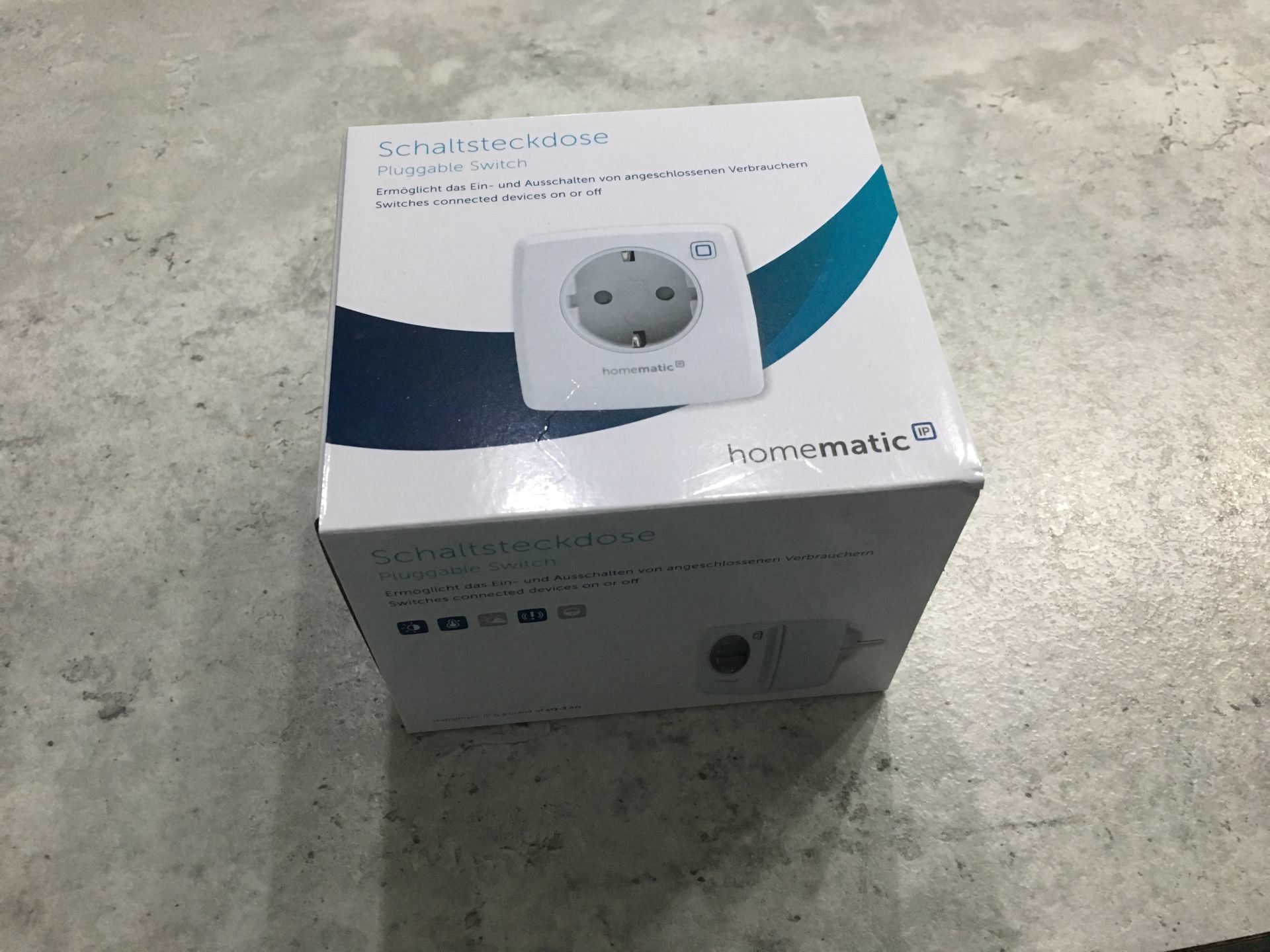

- Wir fangen an mit dem Homematic IP HMIP-PS Zwischenstecker.

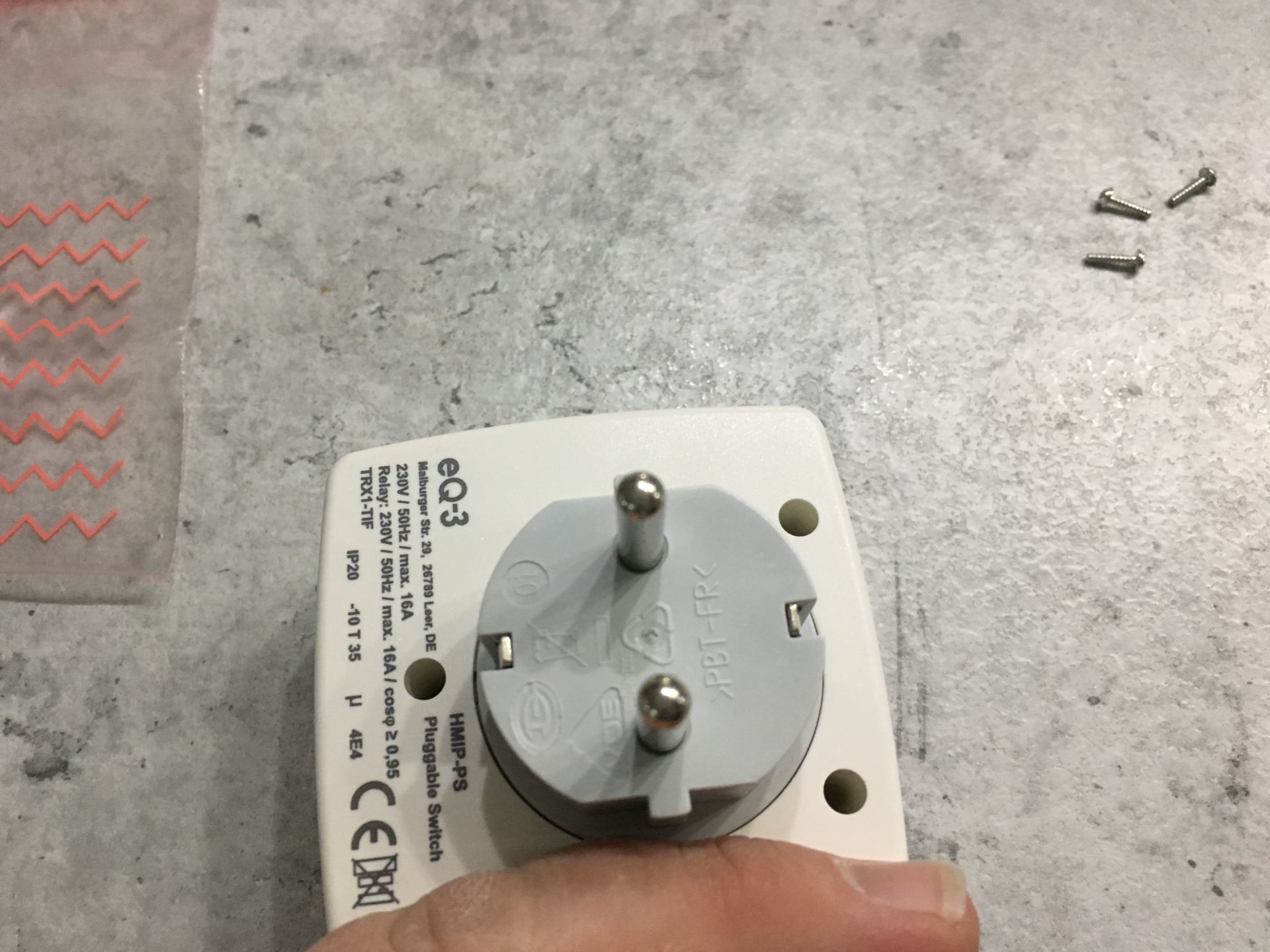

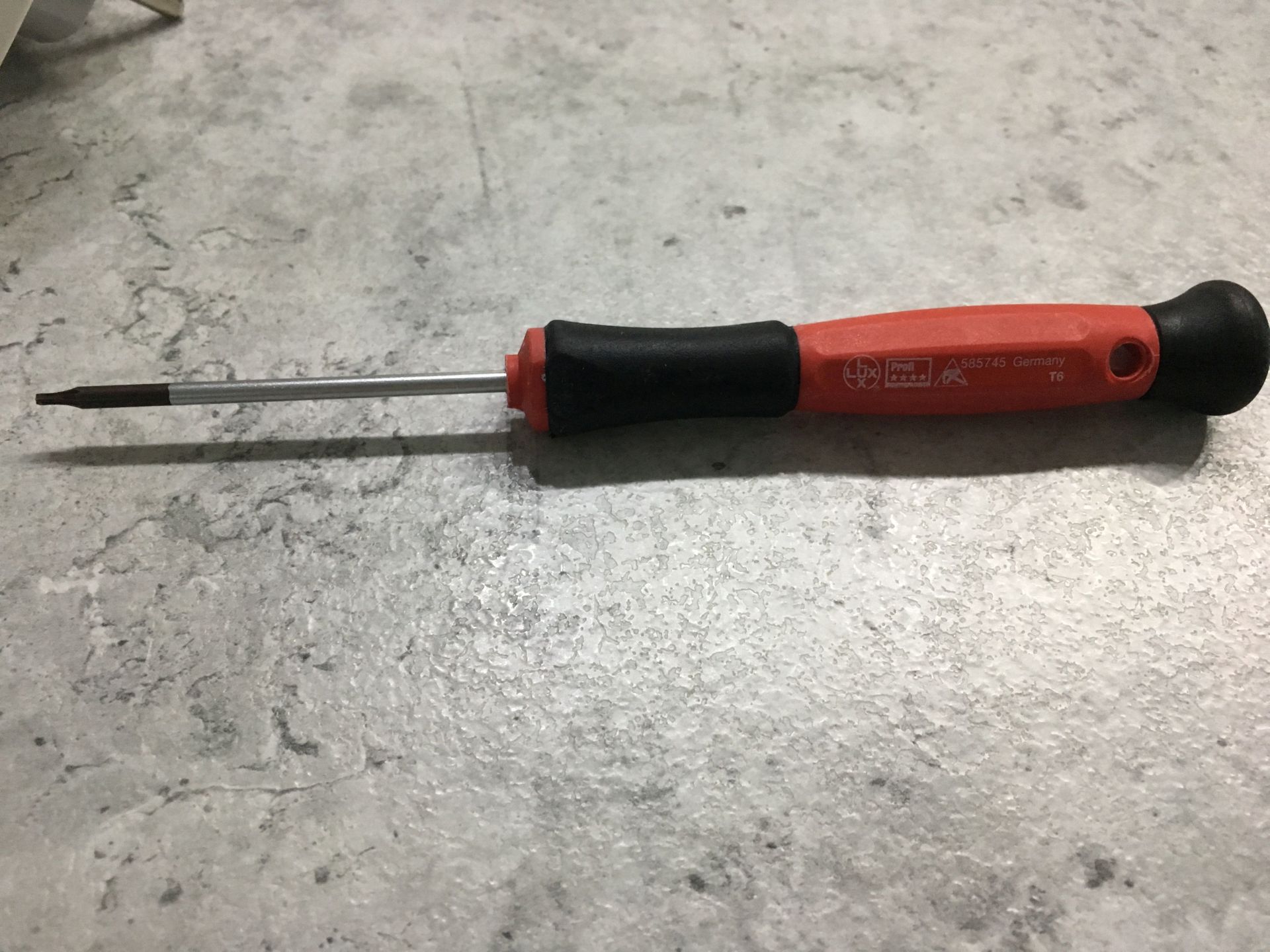

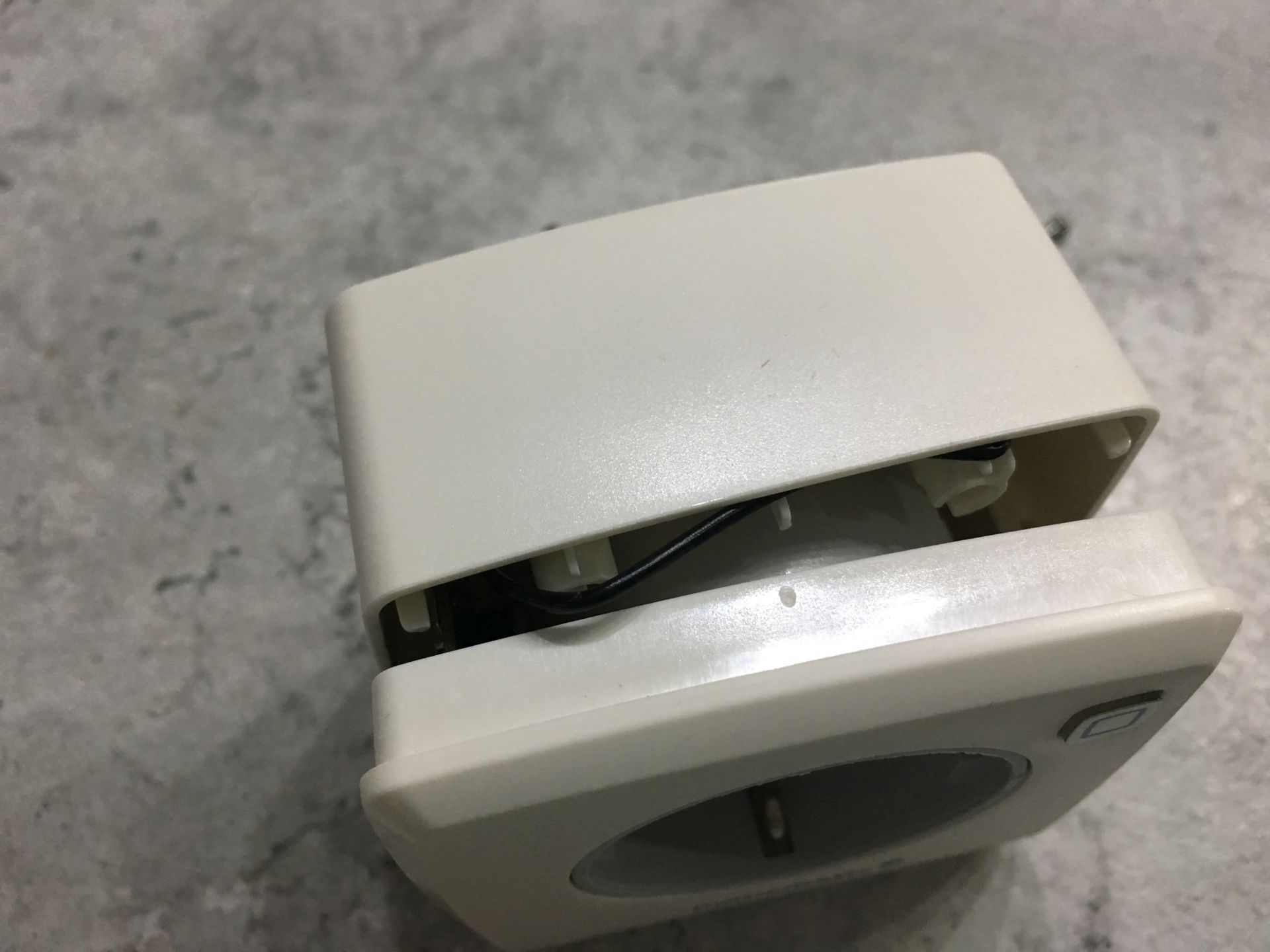

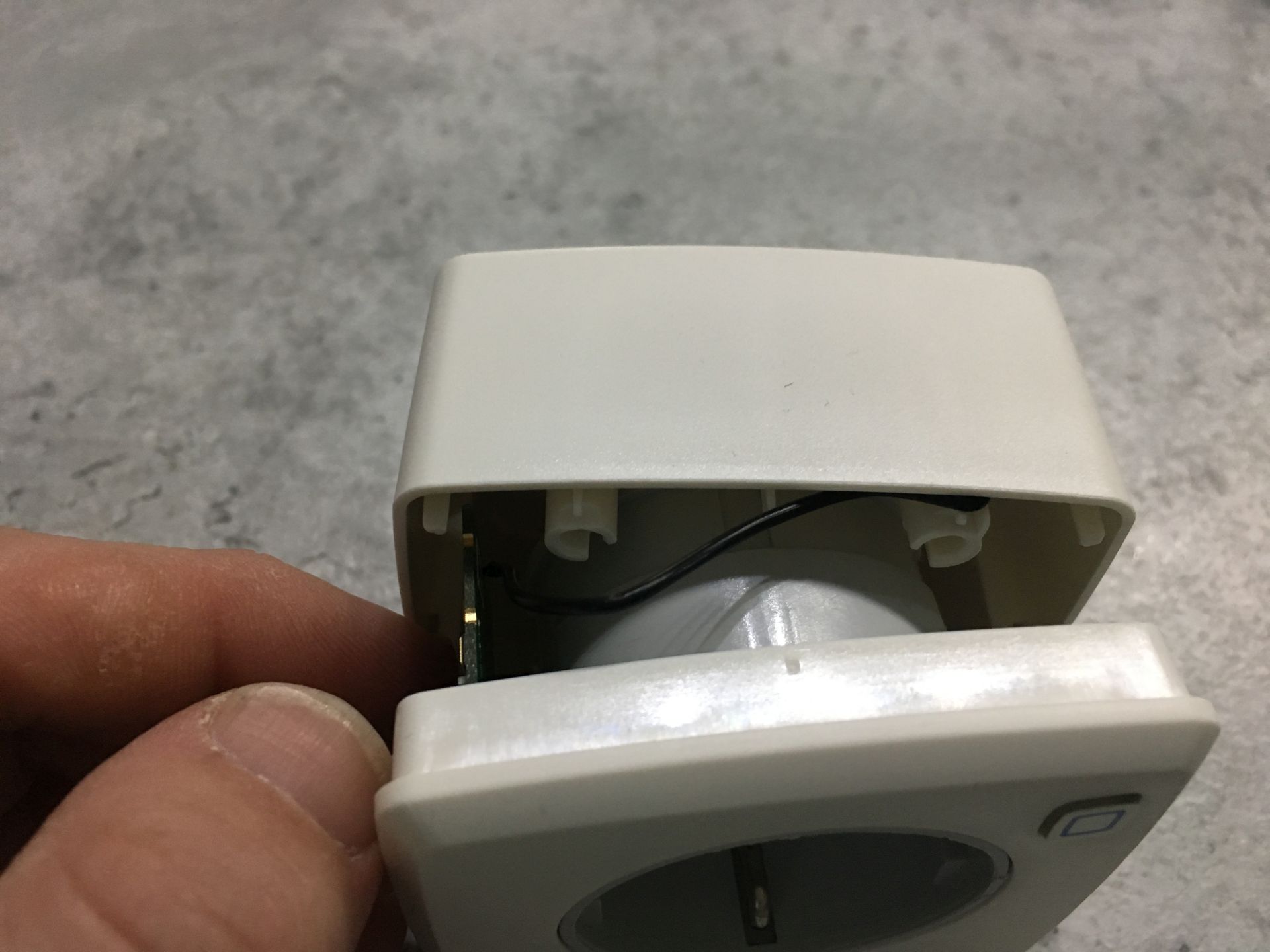

- Mittels einem T6 Schraubendreher entfernen wir die 3 Schrauben auf der Rückseite und öffnen das Gehäuse nach vorne hin vorsichtig.

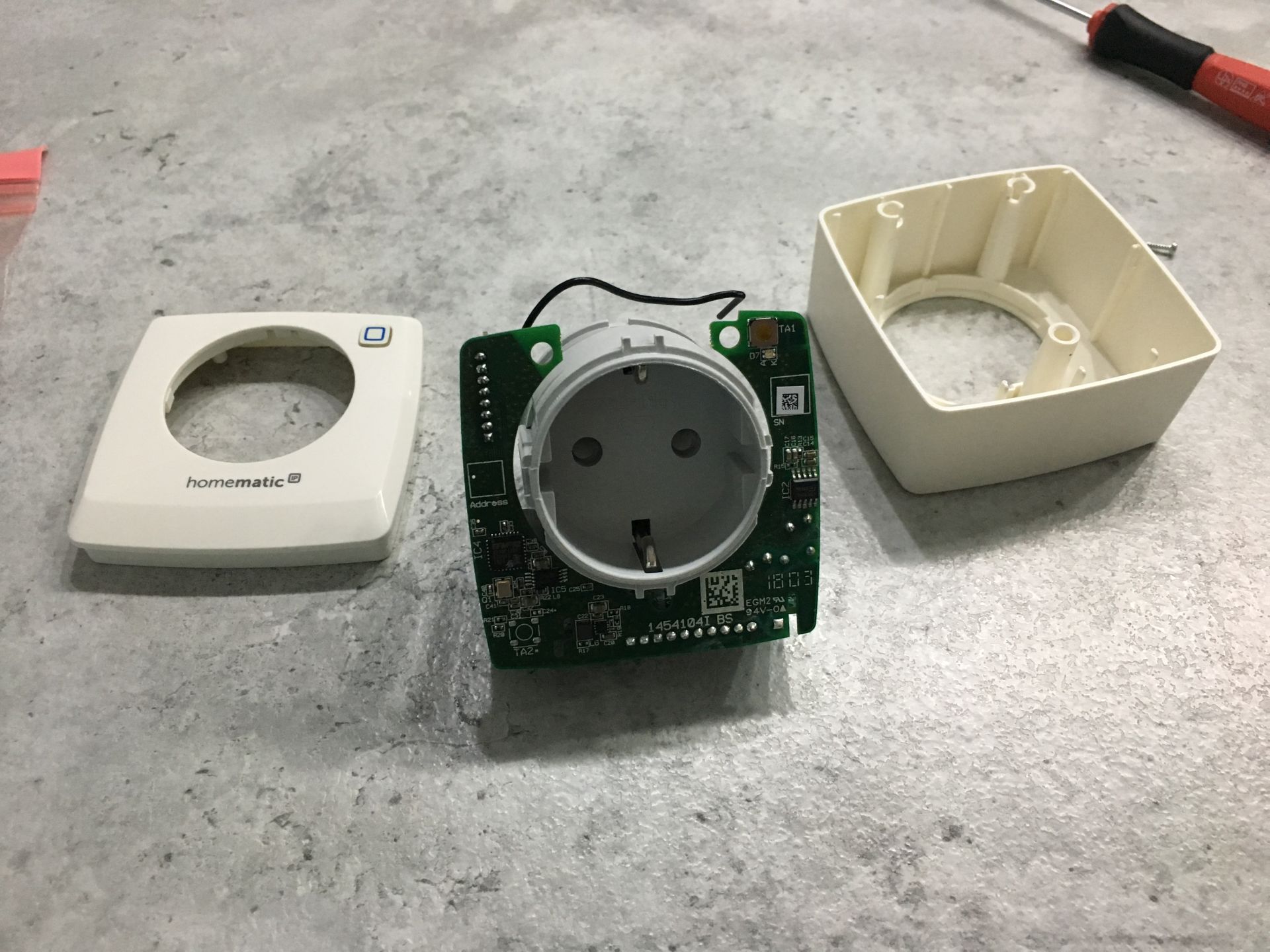

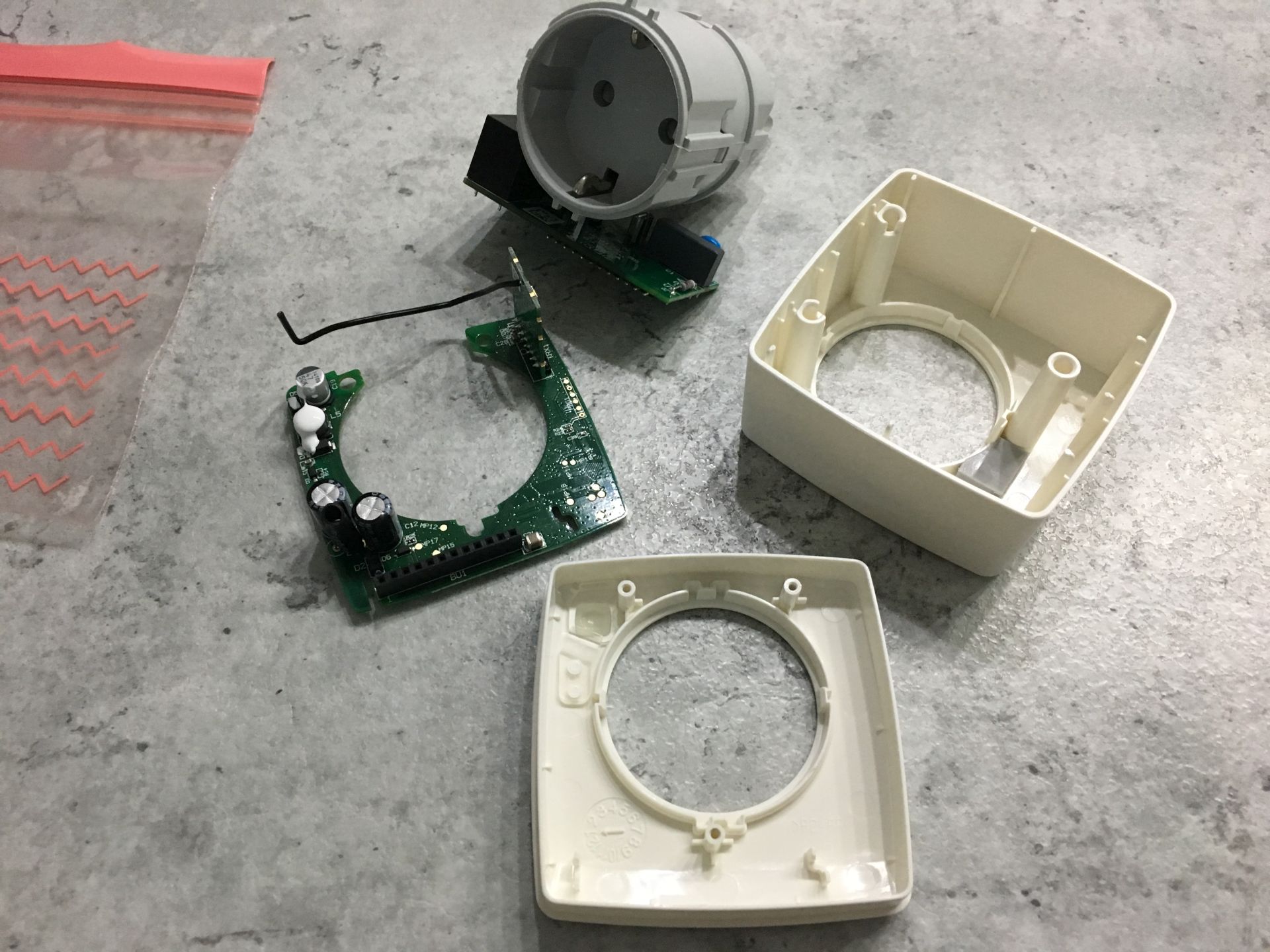

- Wenn das Gehäuse offen ist kann man die Elektronik vorsichtig herausnehmen. Das ganze besteht aus 2 Teilen die mittels einer Stiftleiste zusammengesteckt sind. Vorsichtig bitte bei dieser Verbindung.

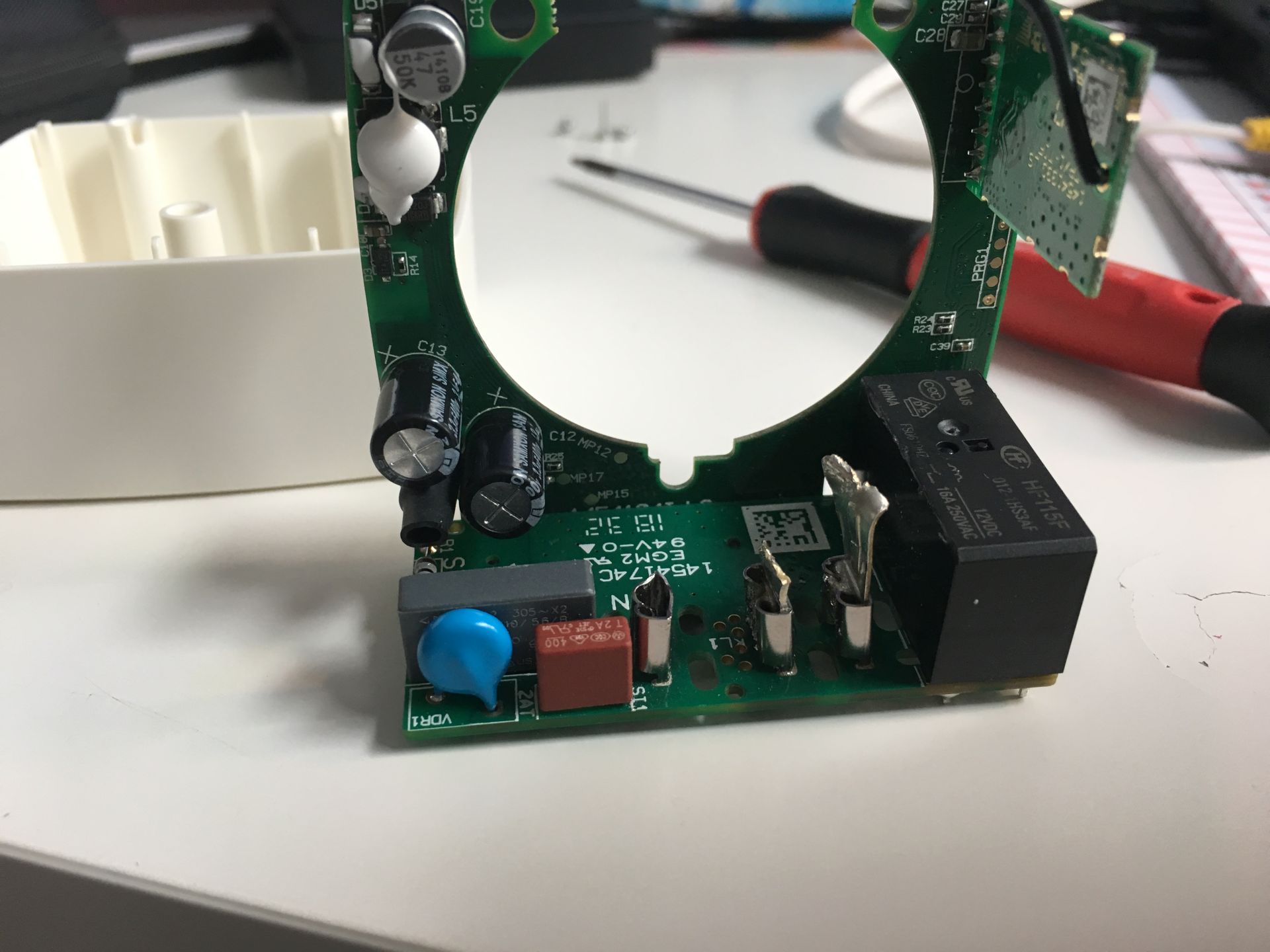

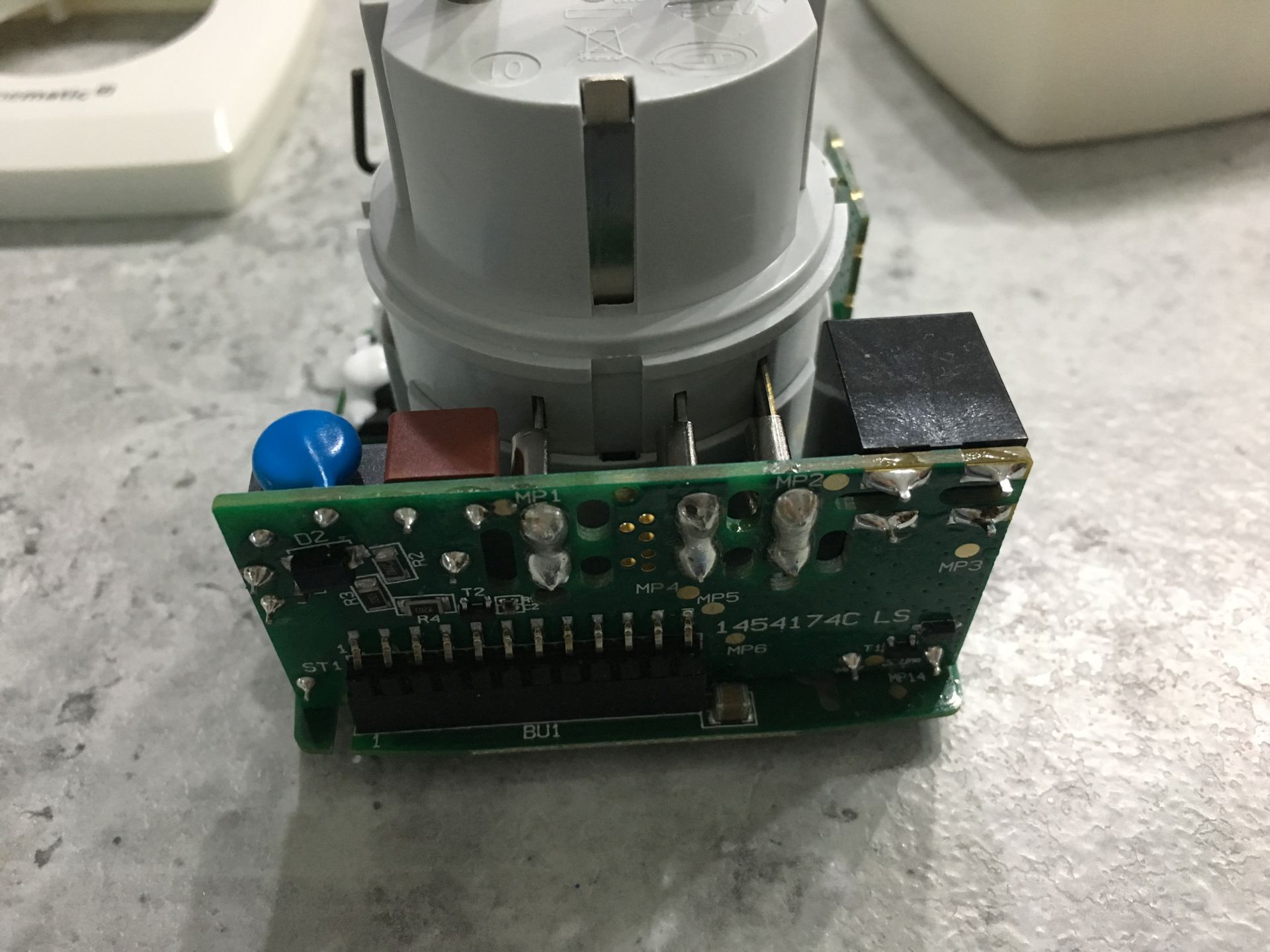

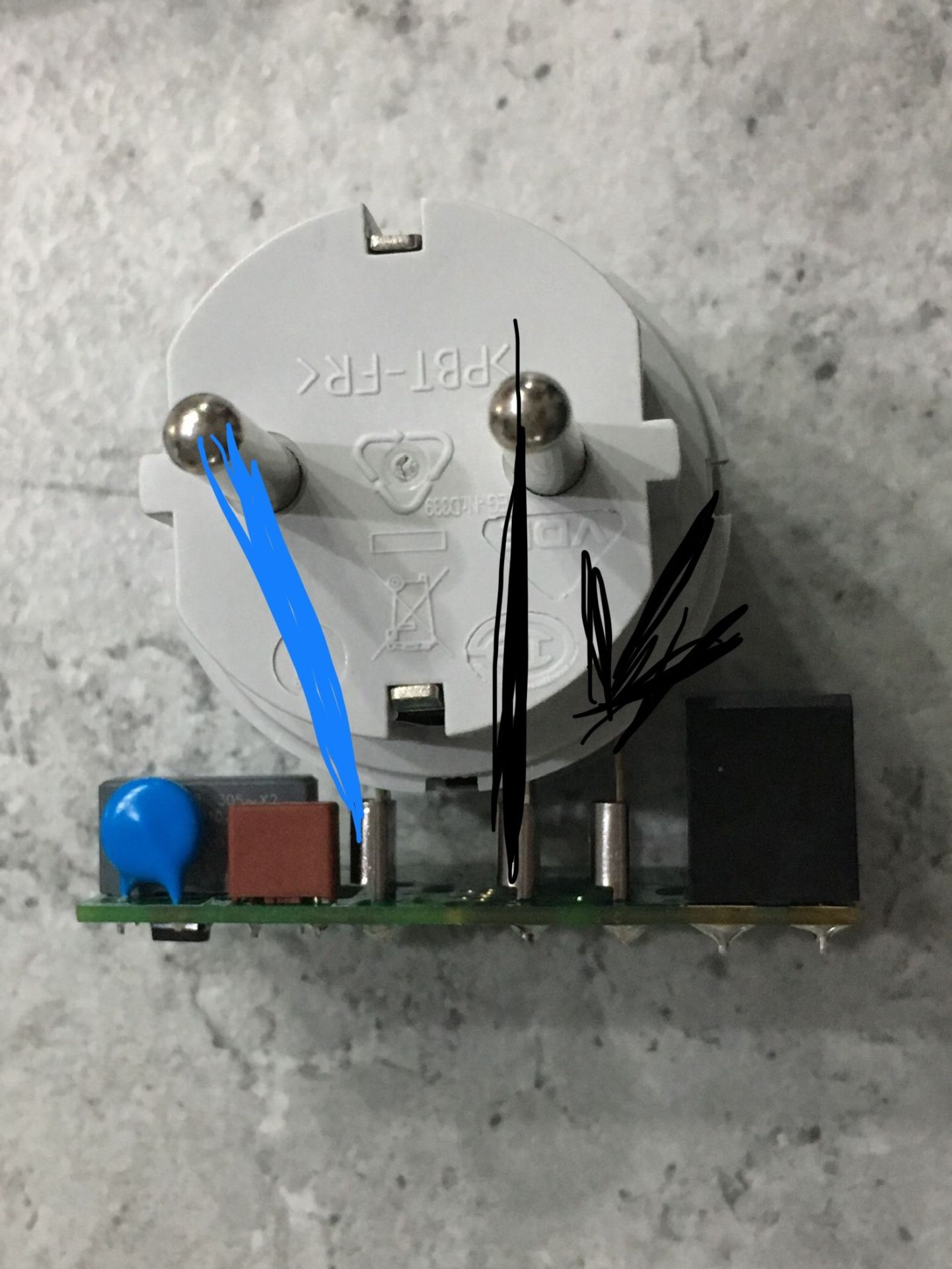

- Schauen wir uns den Teil mit dem Stecker etwas genauer an. Wenn wir von vorne auf den Stecker schauen dann haben wir den Neutralleiter ganz links. Mittig befindet sich die Phase des Steckers und der Anschluss auf der Platine ganz rechts ist dann die geschaltete Phase, die quasi die Steckdose der HMIP-PS versorgt wenn geschaltet ist.

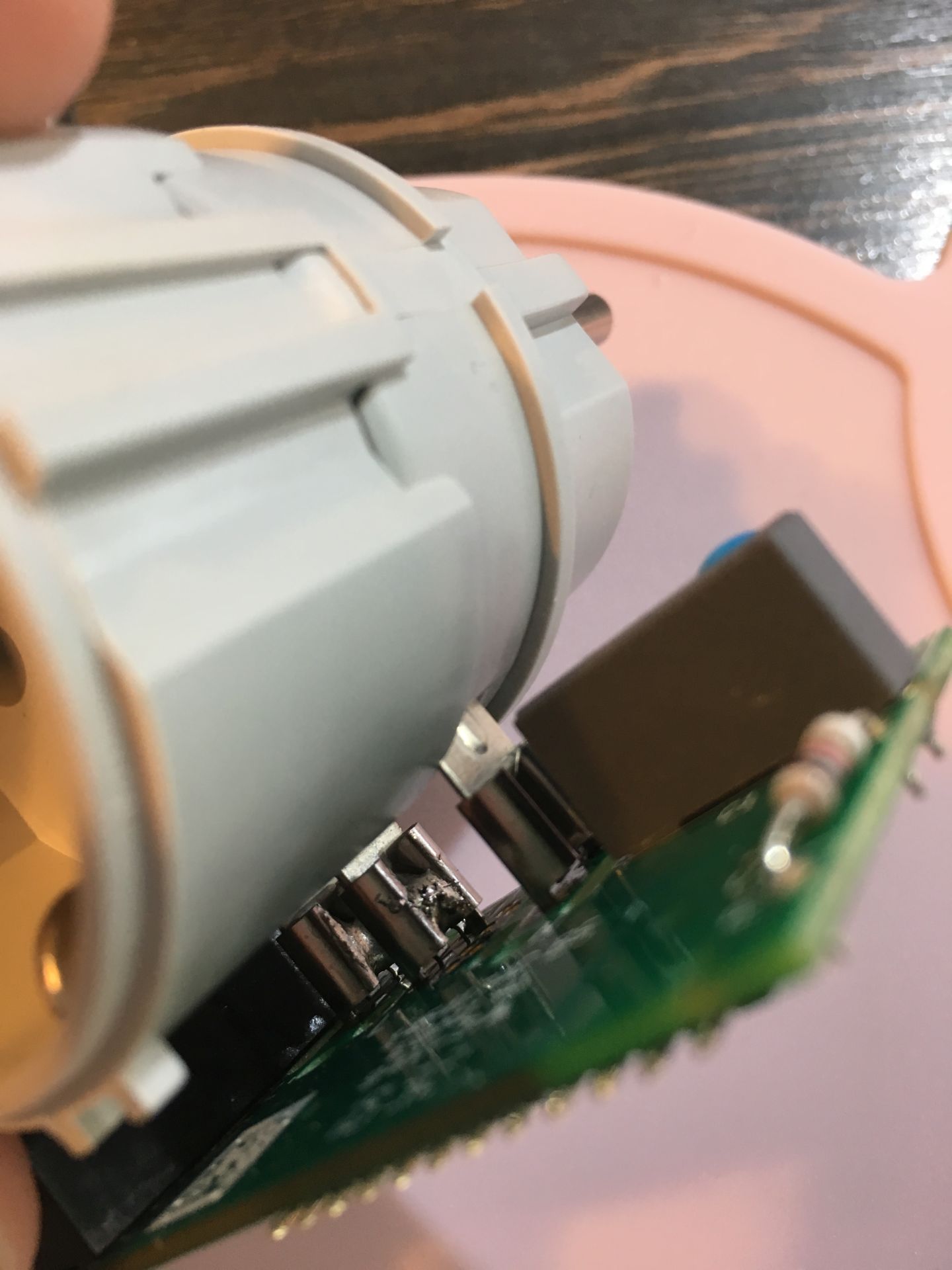

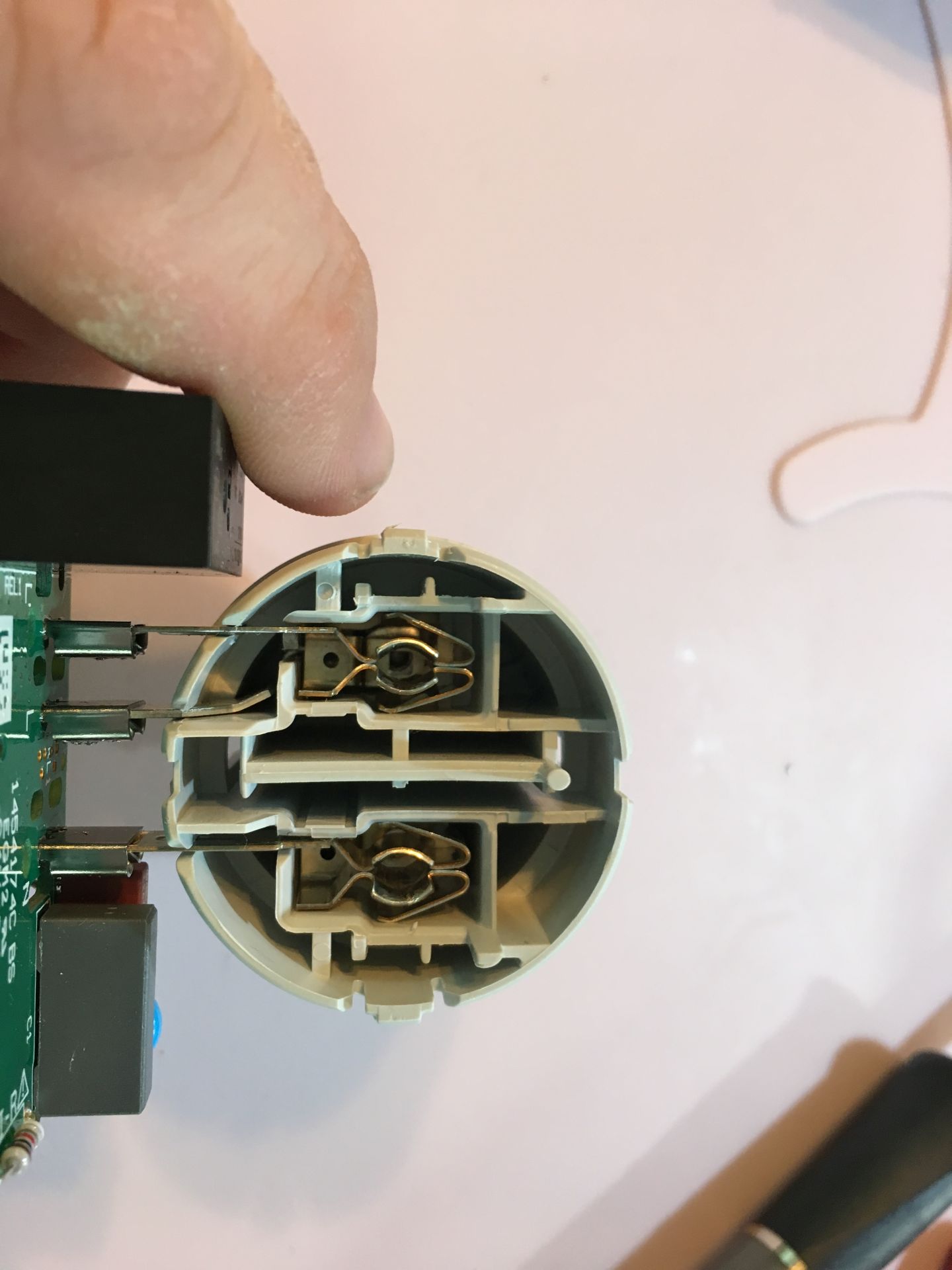

- Die Stecker / Steckdosen Kombination ist sehr schwer weg zu kriegen. Hier musste ich einige Zeit mit dem Seitenschneider verbringen. Im Nachhinein wäre es ggf. einfacher gewesen, das ganze abzulöten. Hätte sicher auch ne Weile gedauert, aber im nächsten Schritt von Anfang an besser geholfen.

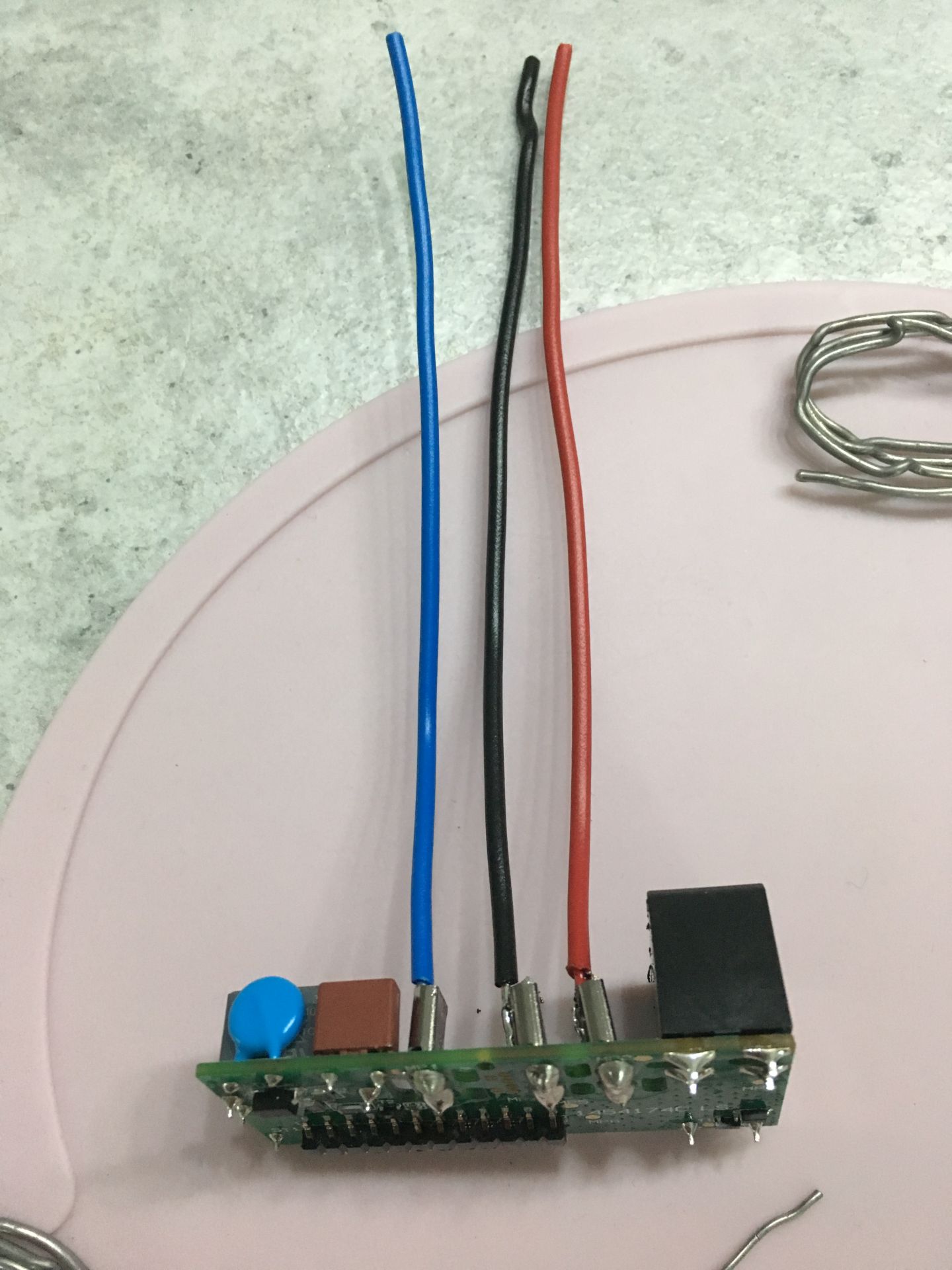

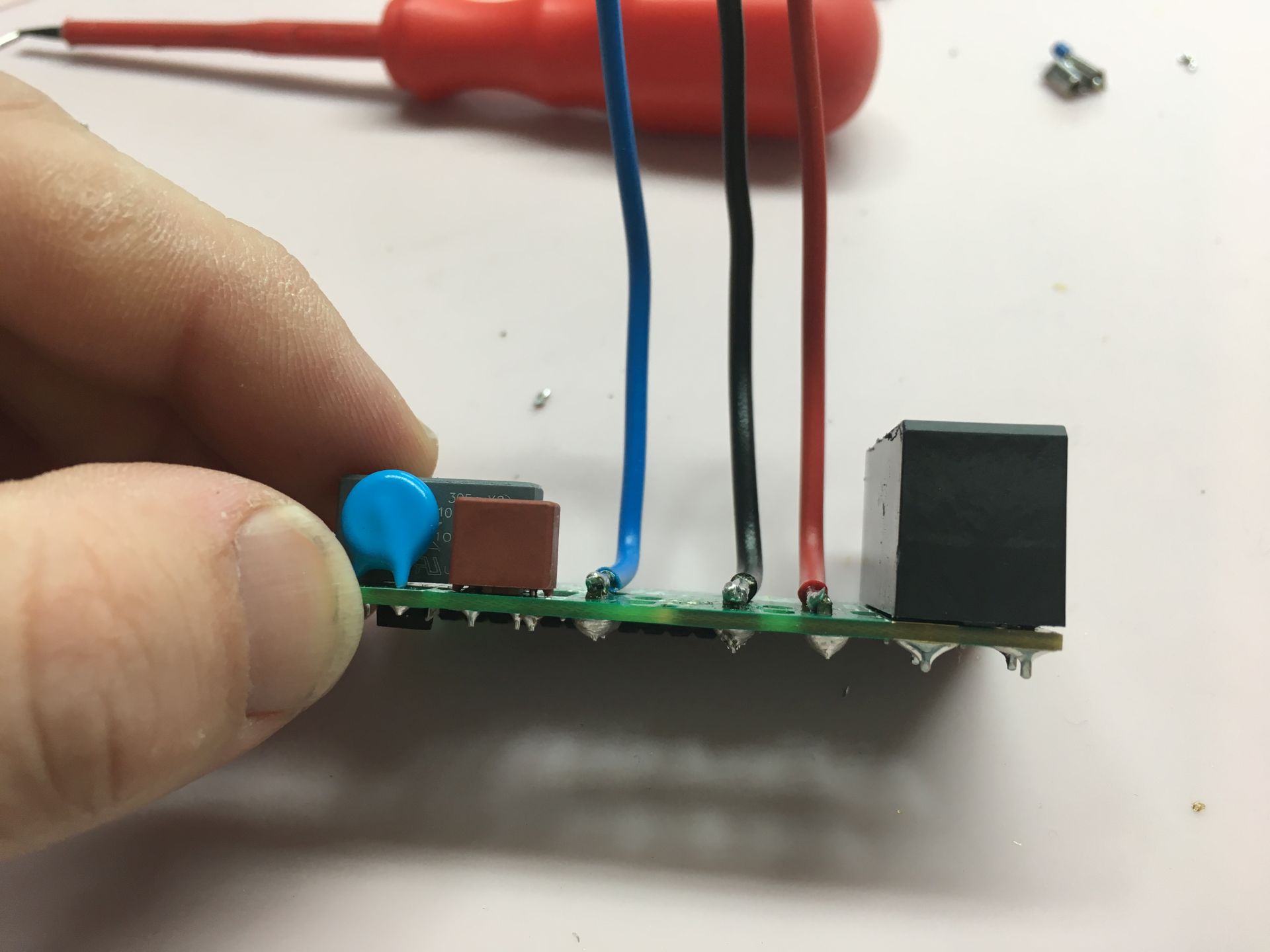

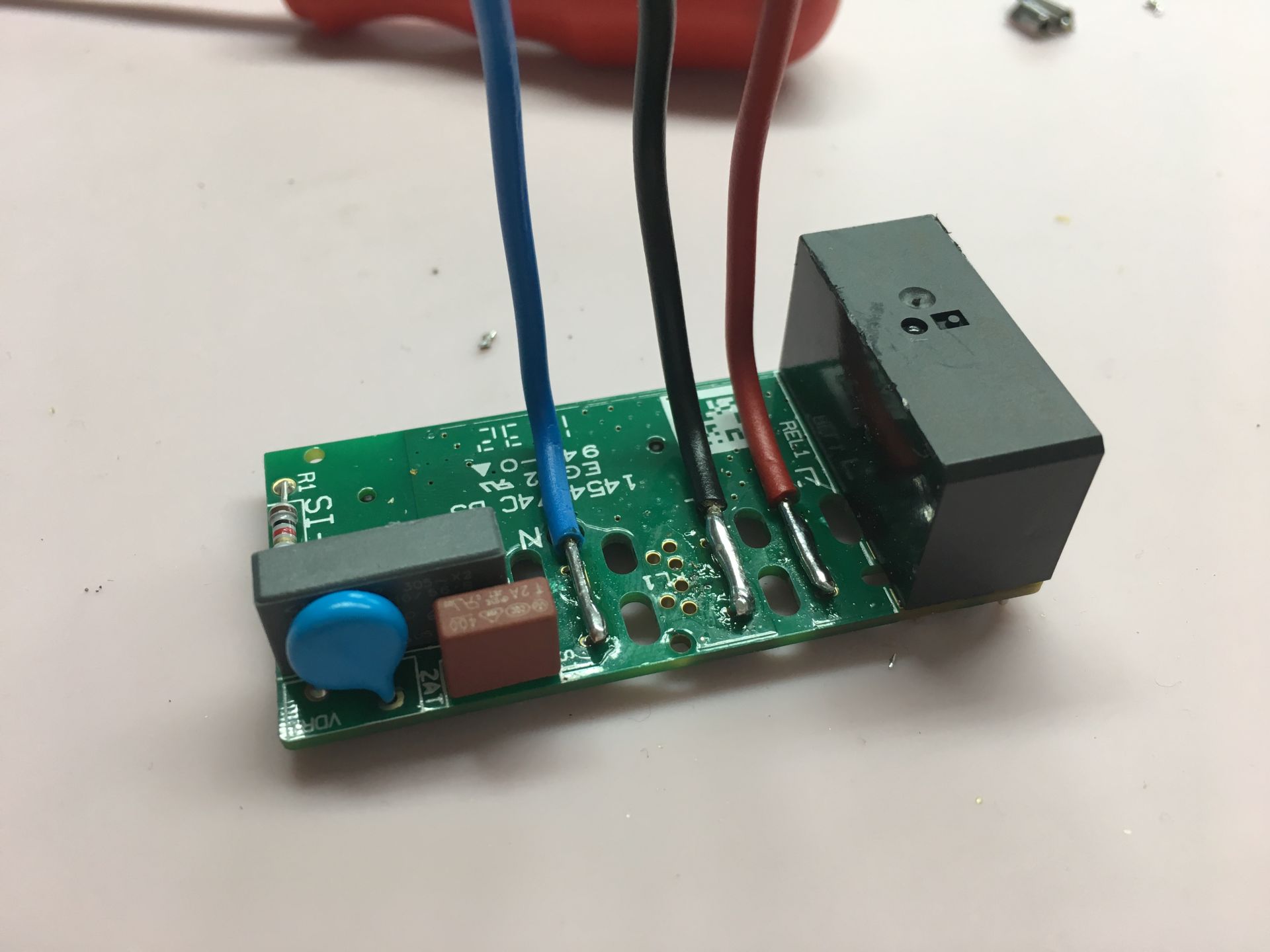

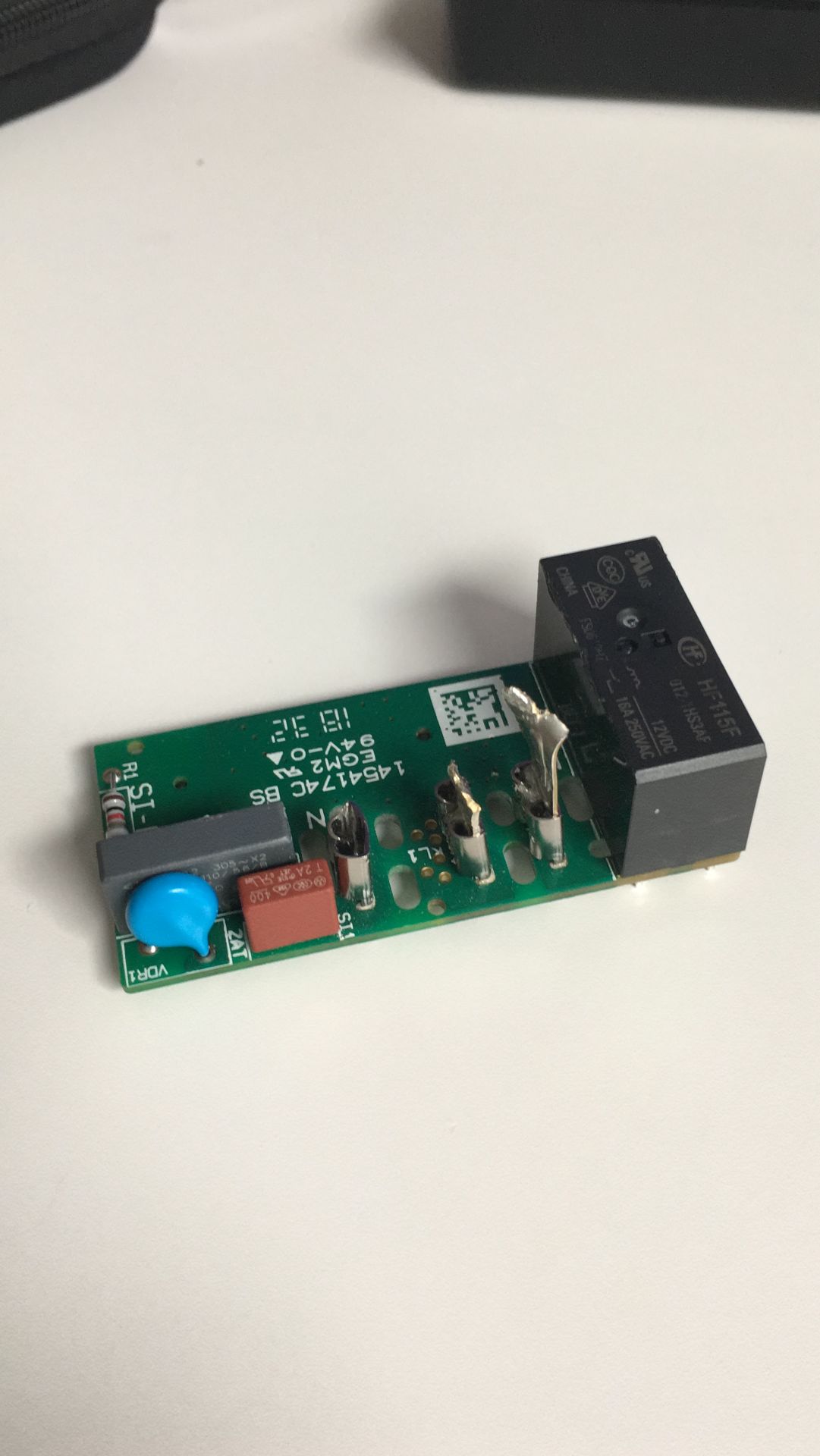

- Anfangs habe ich versucht Kabel an die abgeschnittenen Halterungen zu löten, das hat sich aber bei weiterem Basteln als nicht stabil erwiesen. Folglich habe ich die 3 Halterungen einfach abgelötet und die neuen Drähte direkt auf der Platine befestigt. Das hält erstaunlich gut.

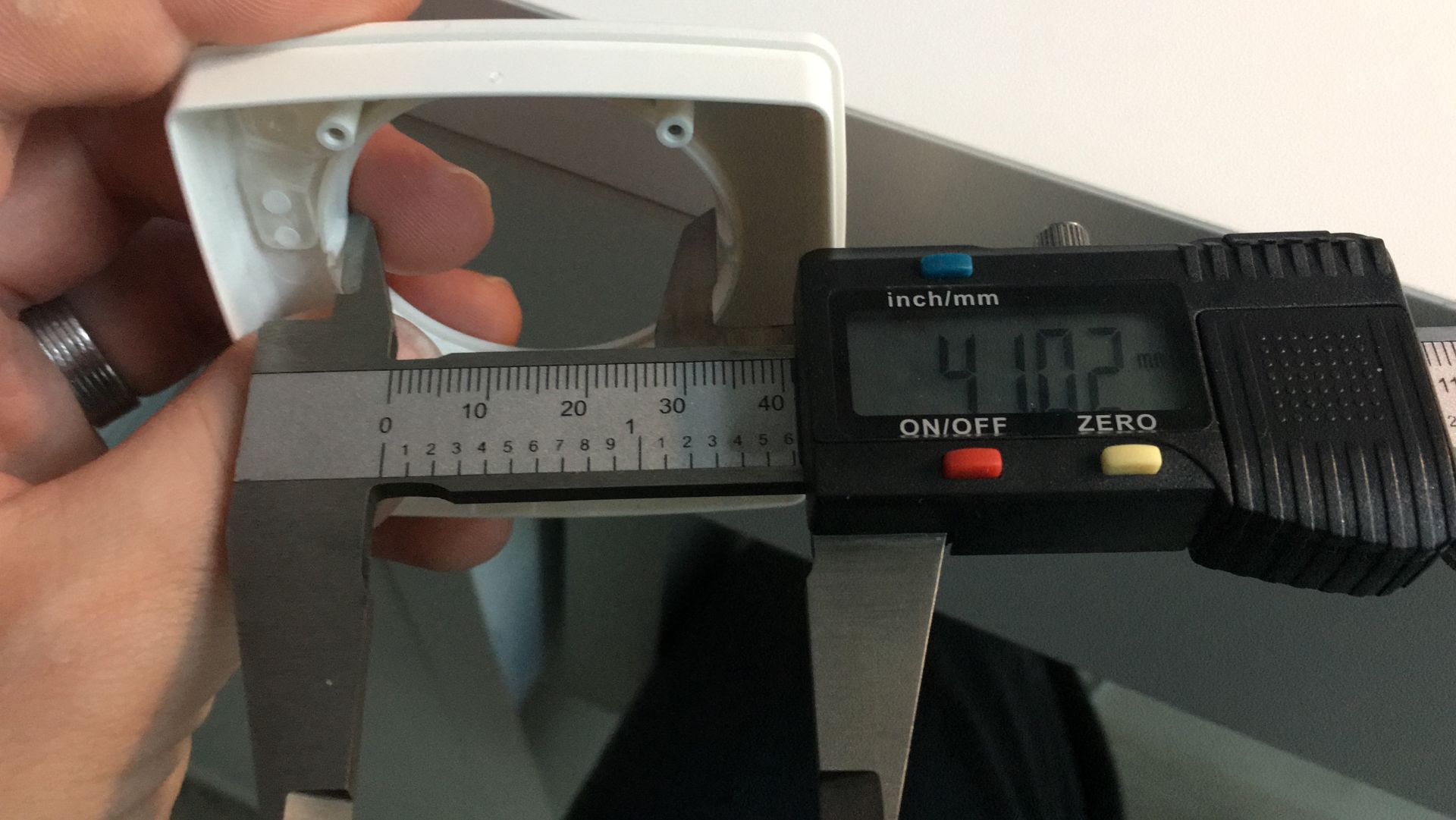

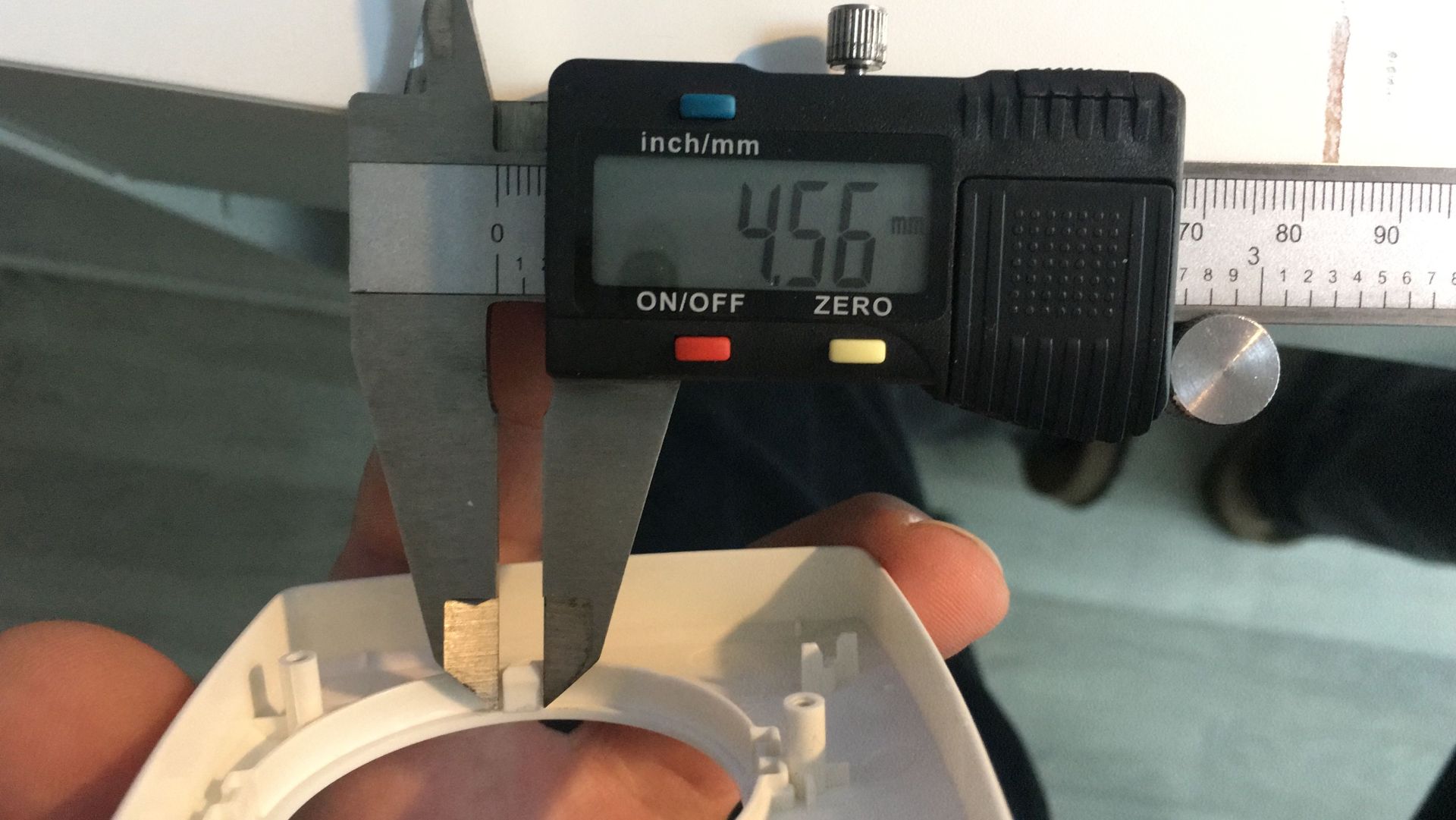

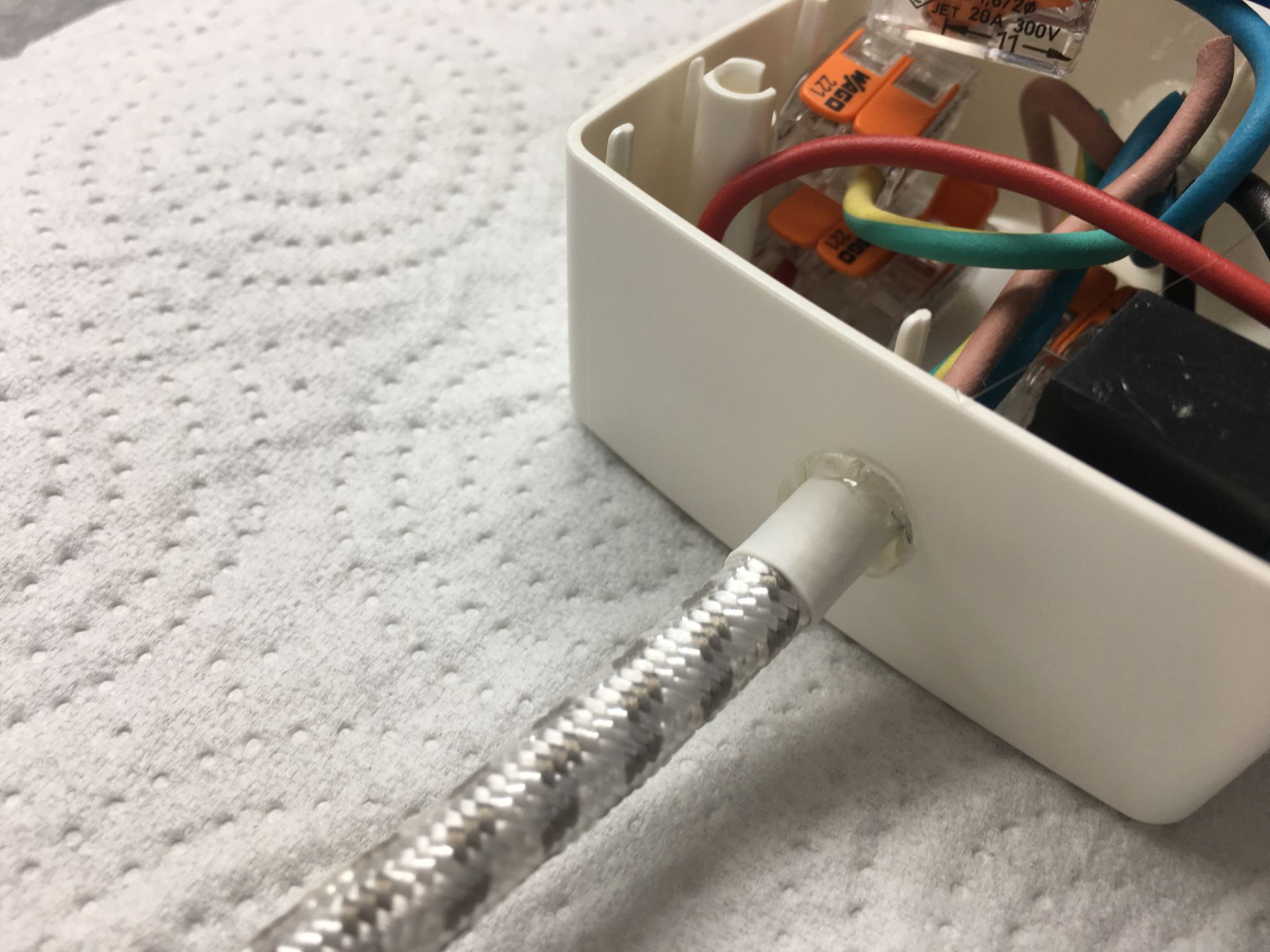

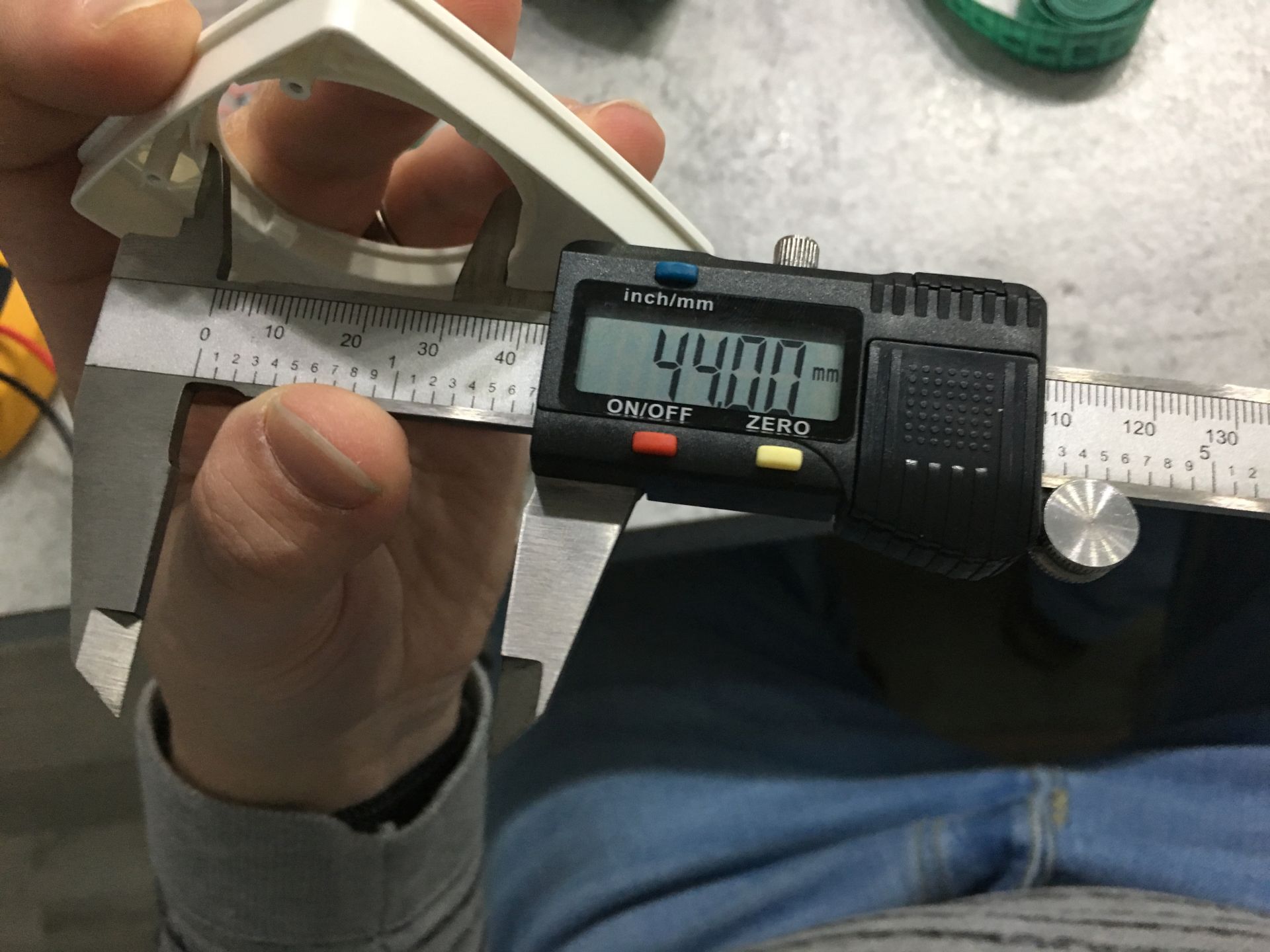

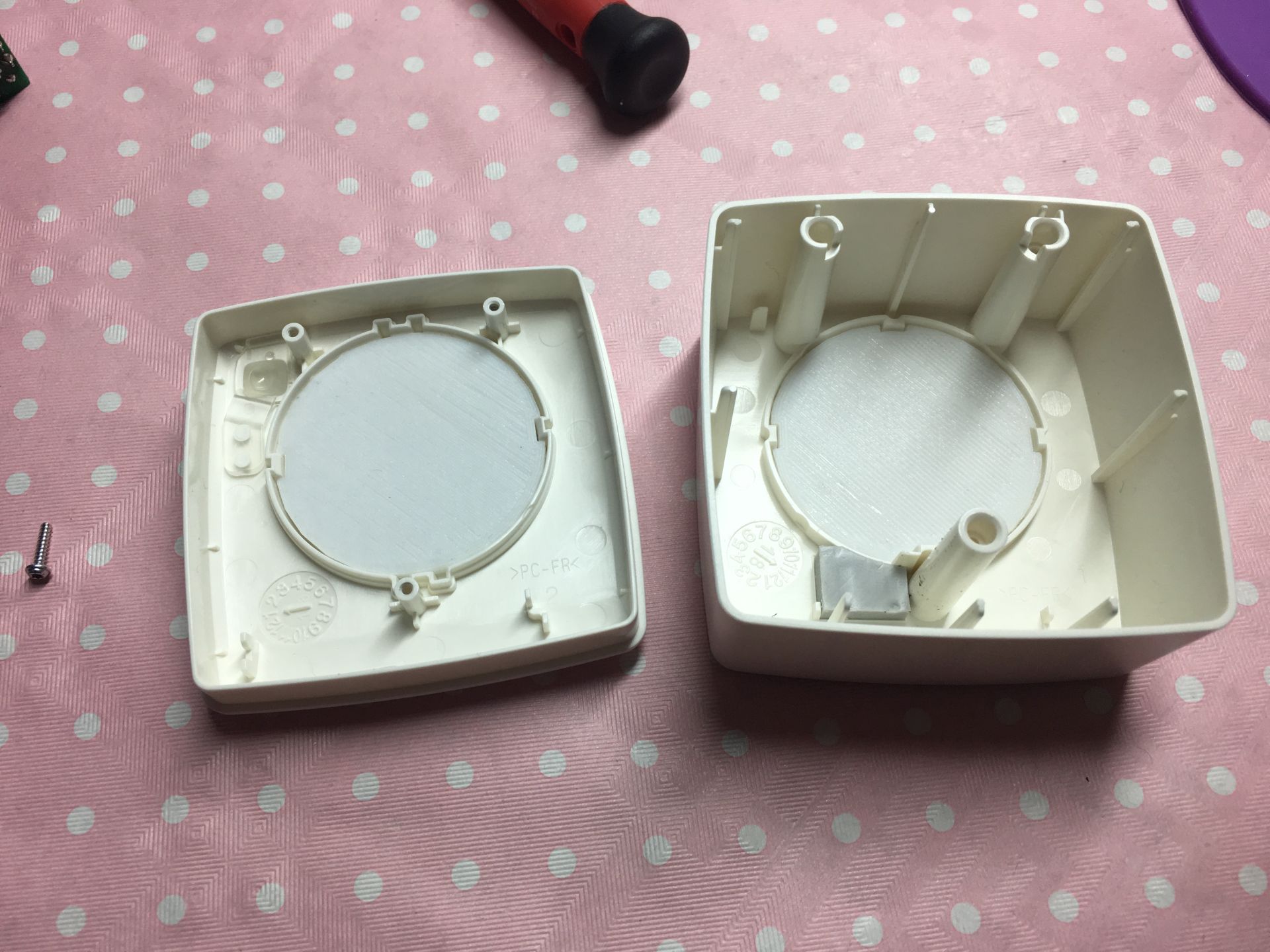

- Um die entstandenen Löcher zu verschließen, messen wir mal ein paar Sachen des Deckels ab um hier einen geeigneten Verschluss drucken zu können. Das Loch im Deckel und im Boden sind identisch.

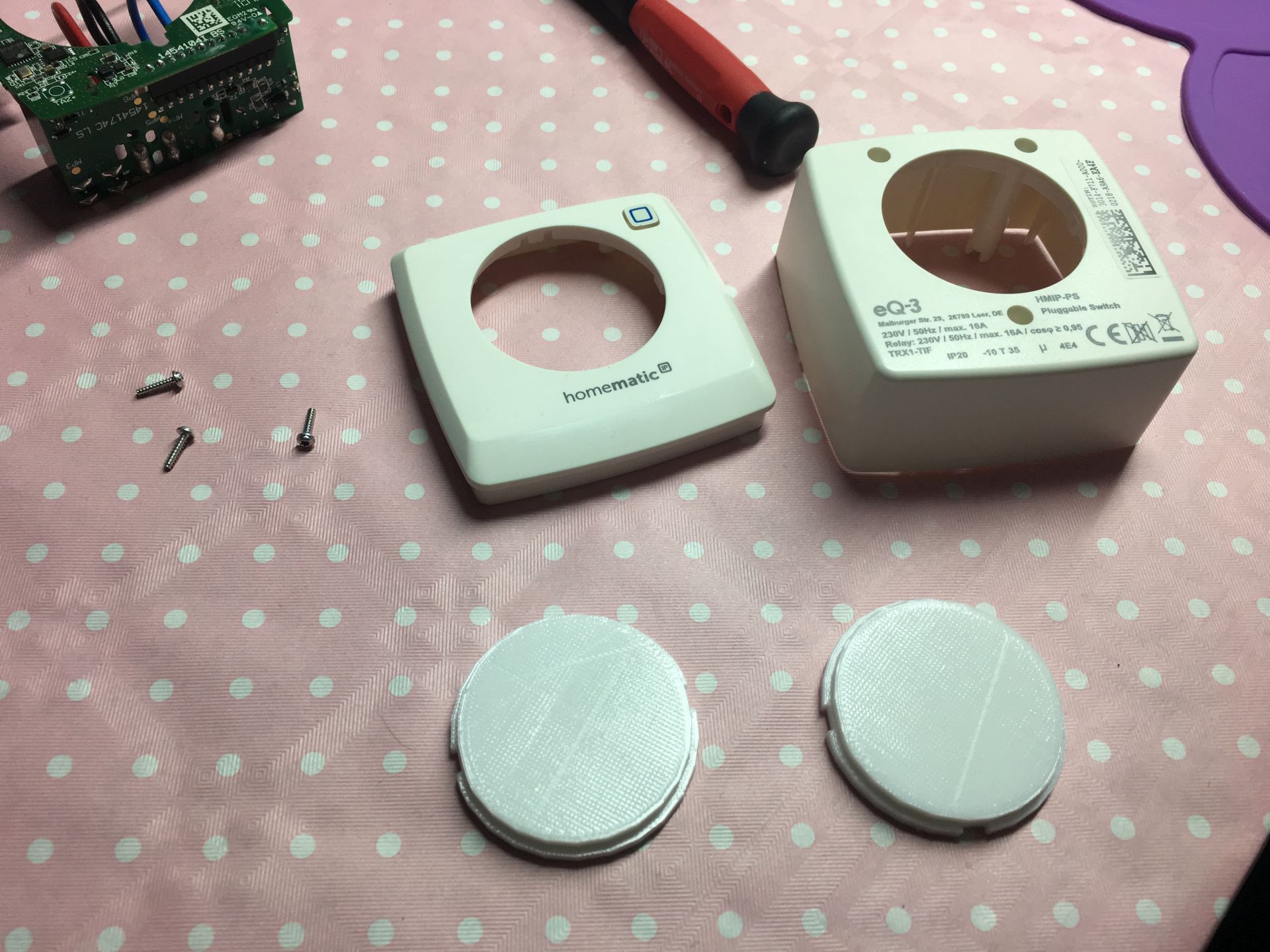

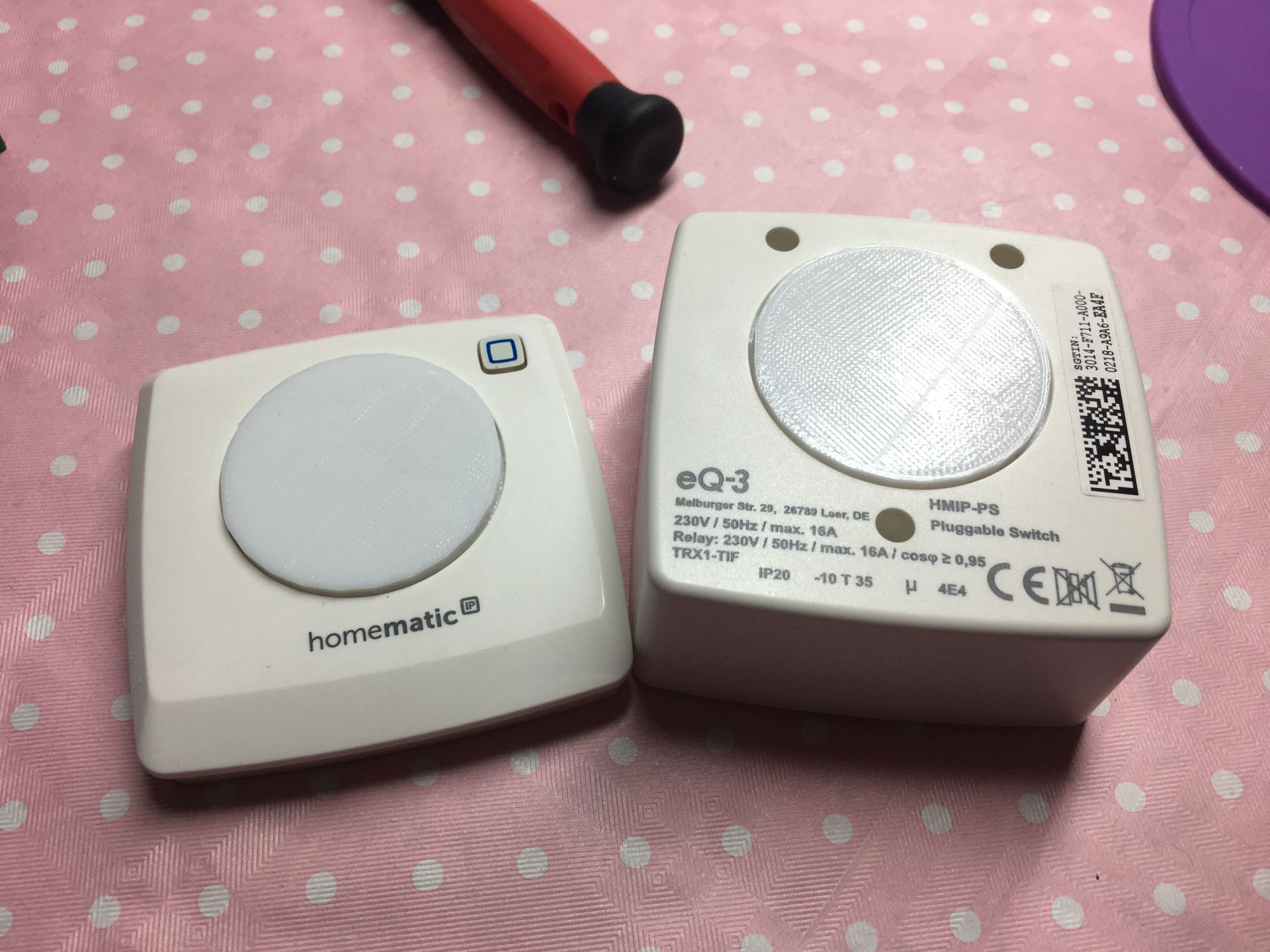

- Und hier ist das ganze schon.

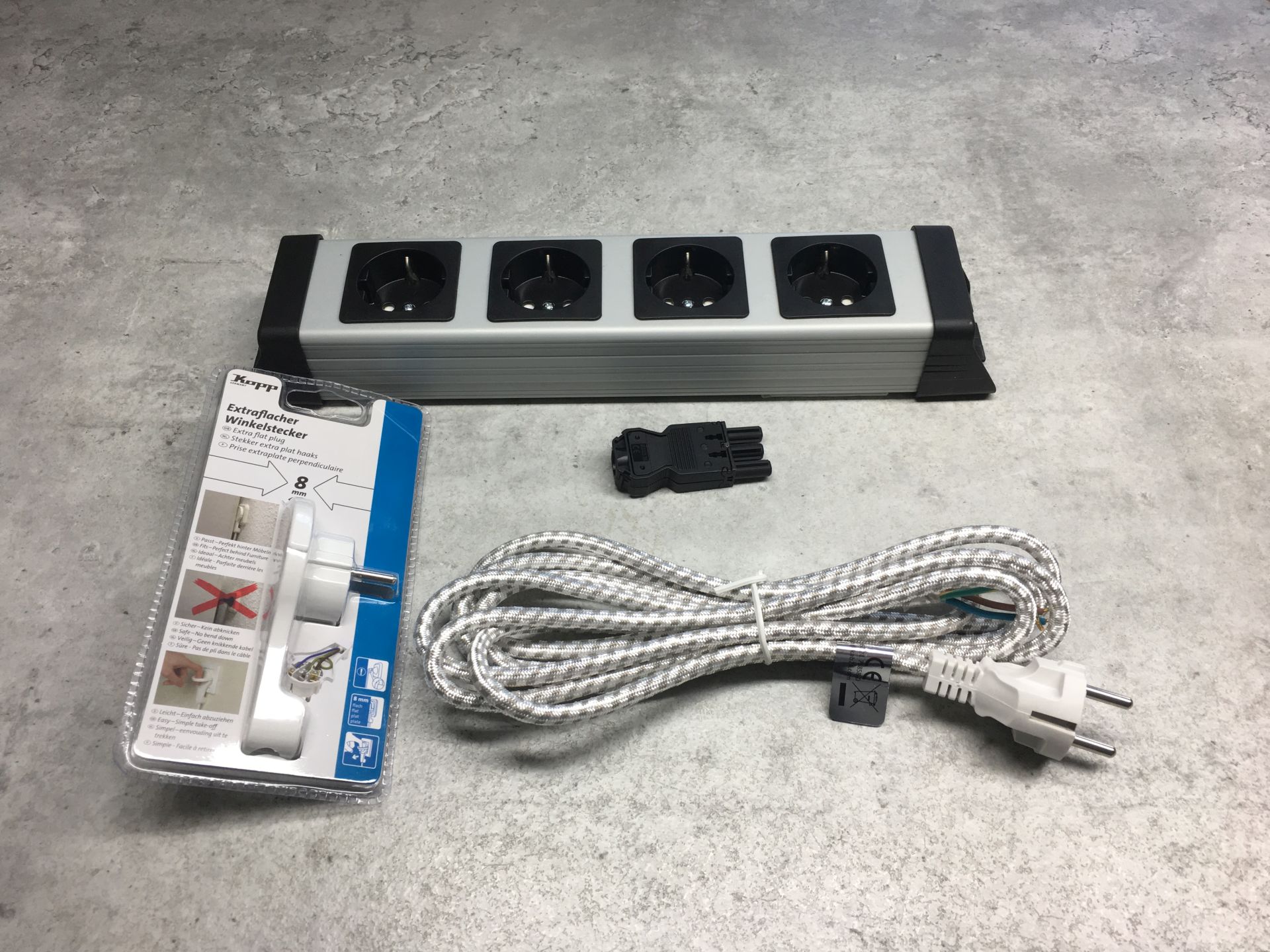

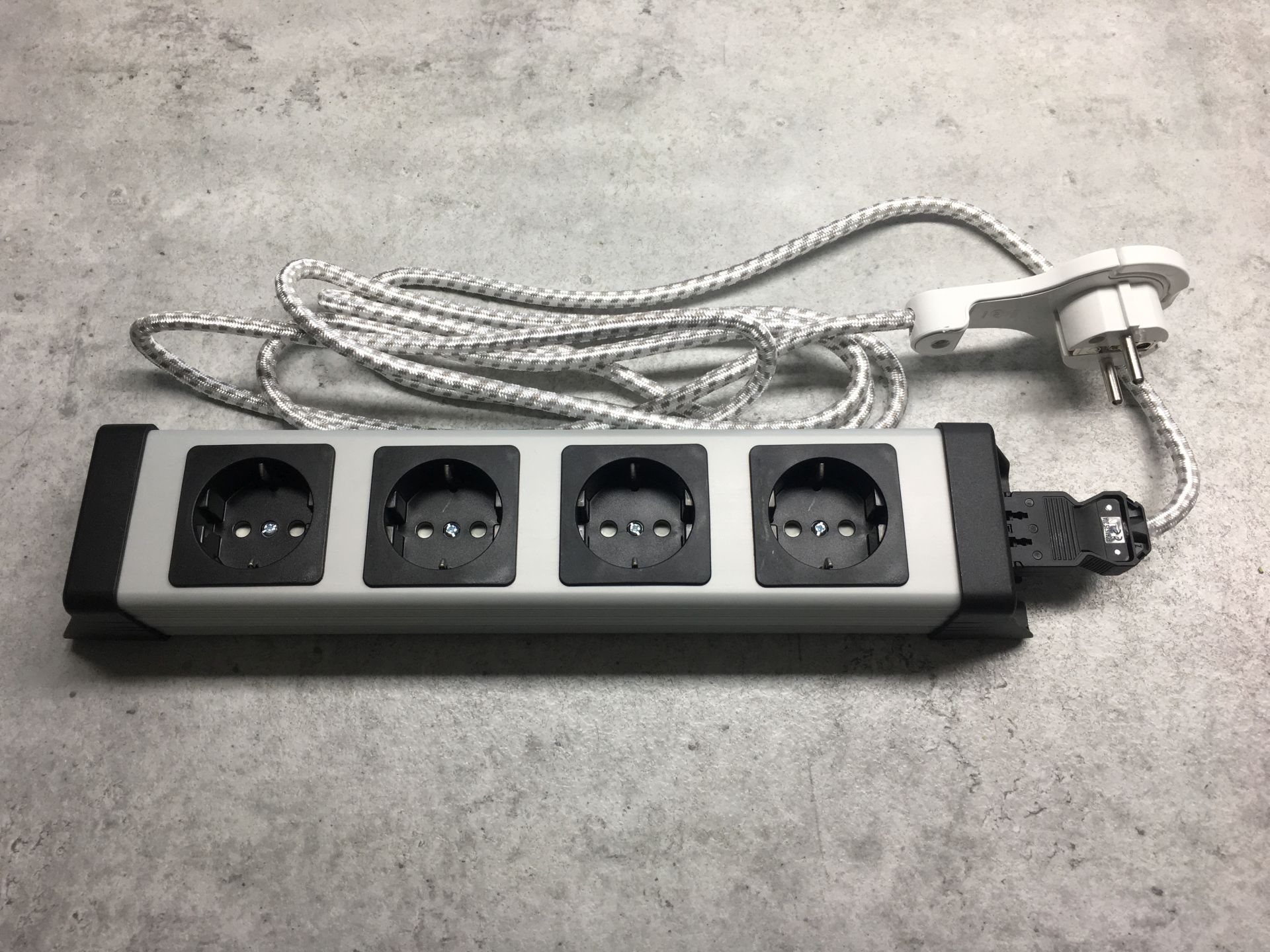

- Steckdosenleiste und Zubehör
- Kopp POWERversal 4-fach Steckdosenleiste
- Stecker Wieland 92.931.3053.0 GST18 (Female / Buchse)
- Kopp Schutzkontakt-Flachstecker
- Kabel

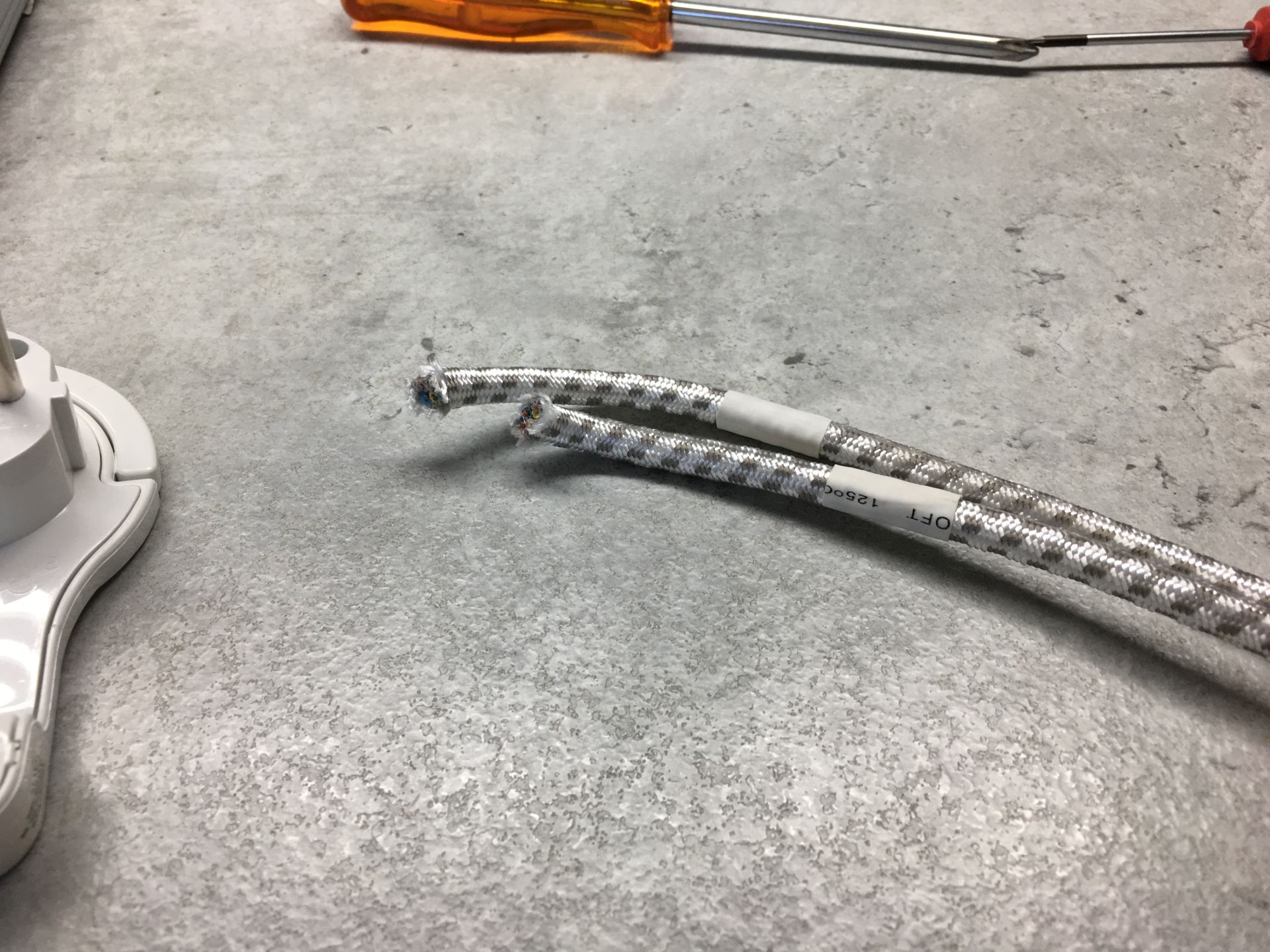

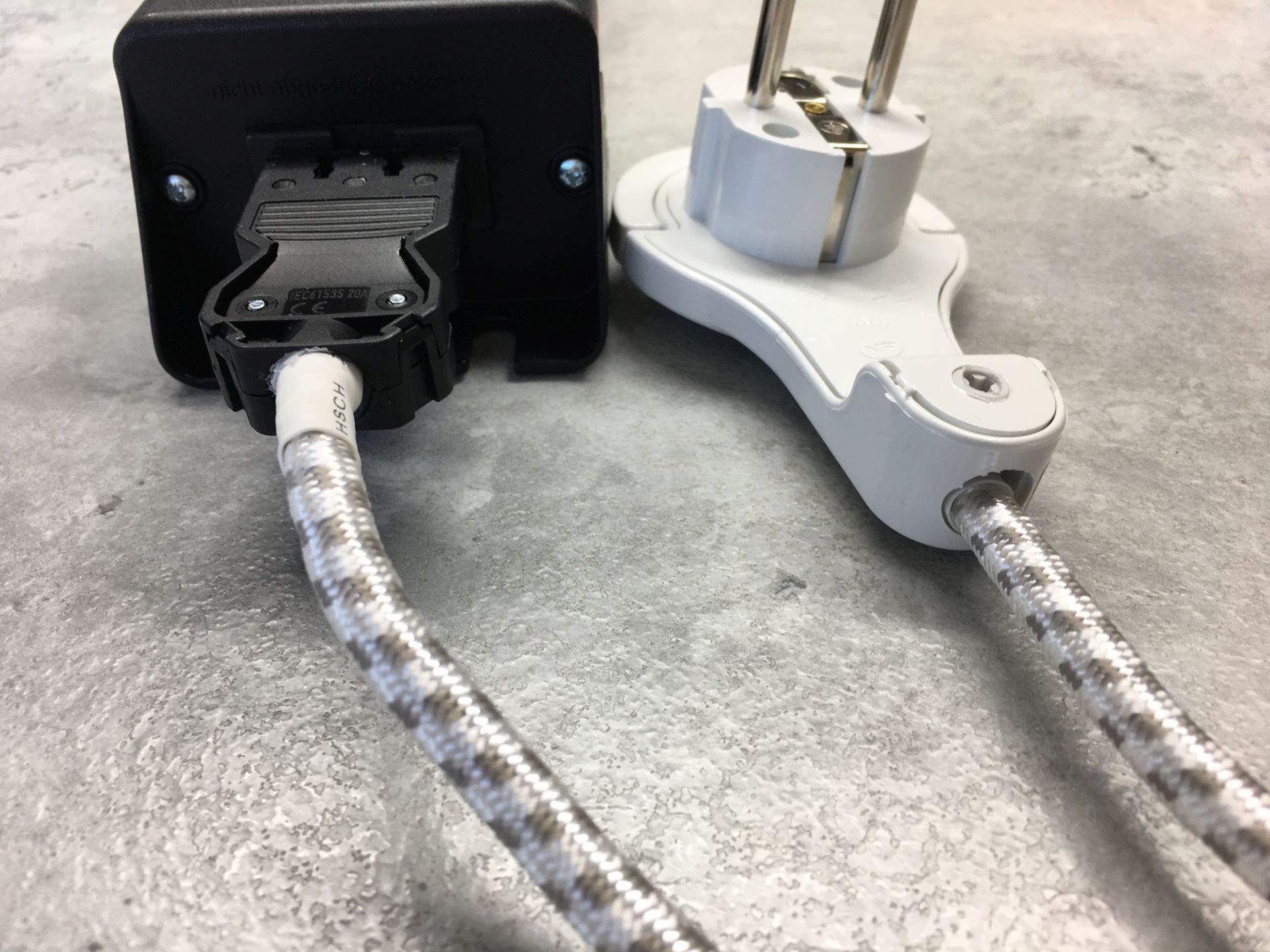

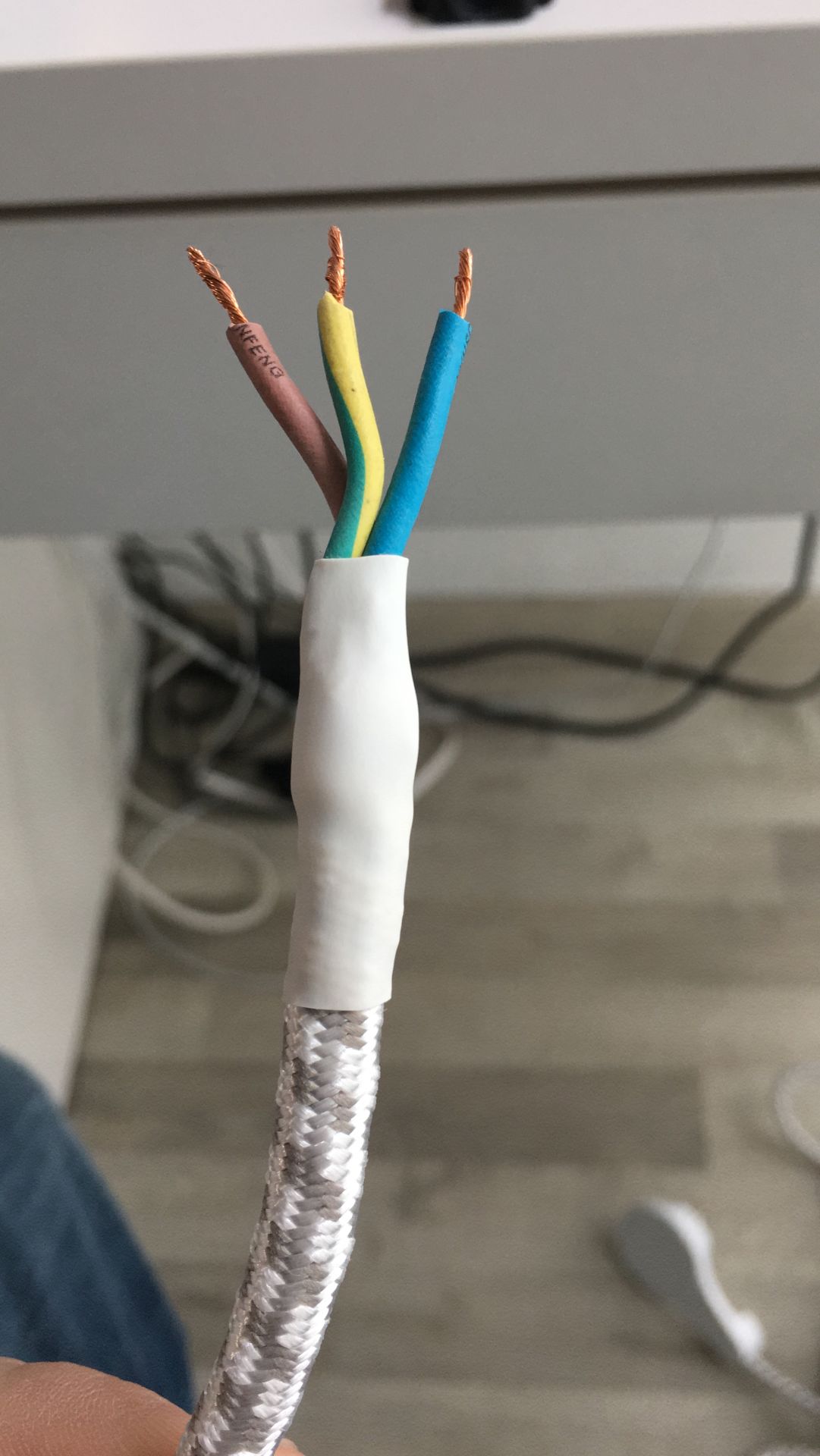

- Nun wird das Kabel mit den Steckern verheiratet. Hierfür habe ich noch etwas Schrumpfschlauch und Heißkleber verwendet.

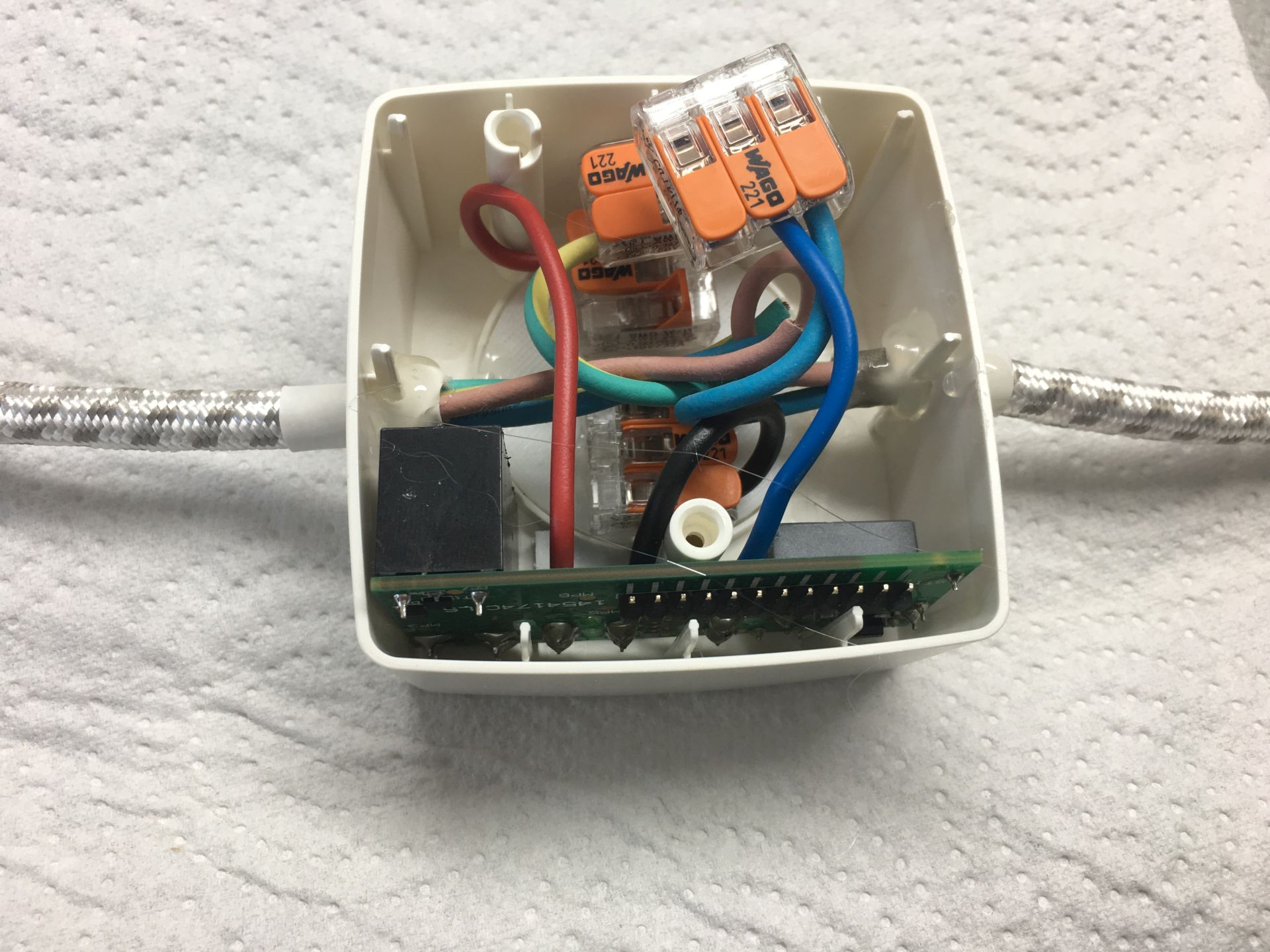

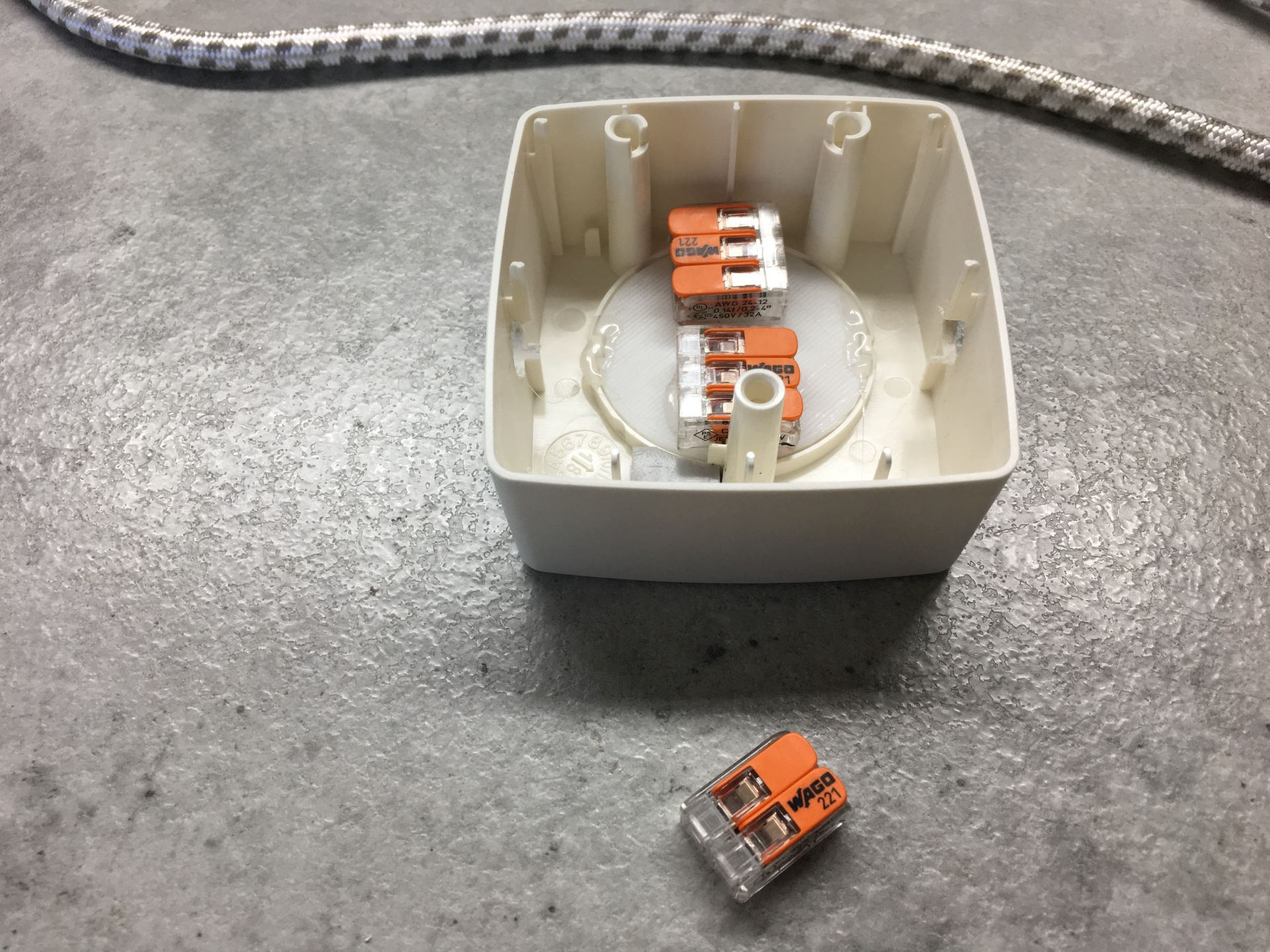

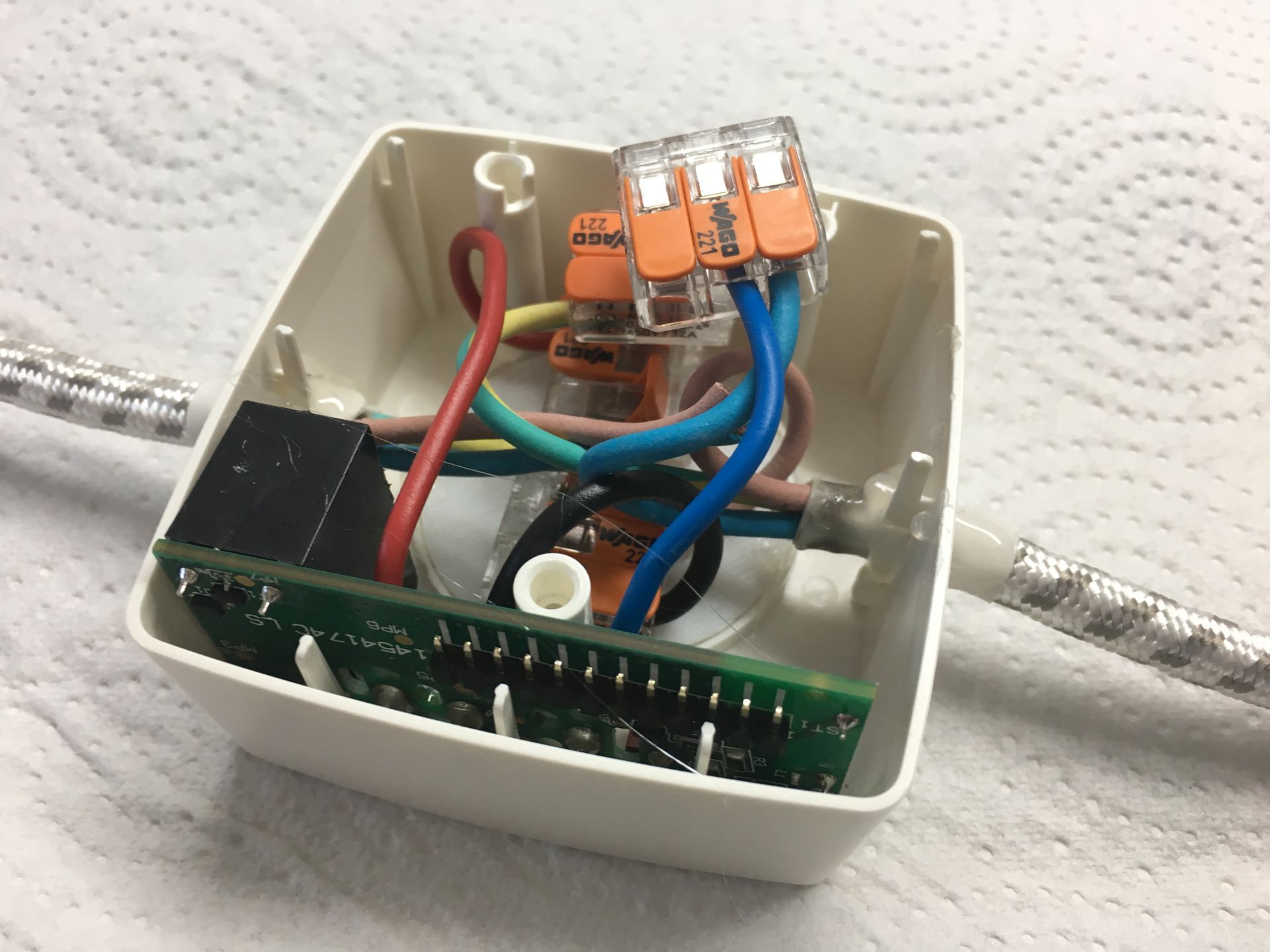

- Mittels Wagoklemmen führe ich dann alles zusammen. Die Bilder entstanden während dem Zusammenbau und die Phase (Braun) des Kabels zur Steckdosenleiste ist hier auf den Bilder noch nicht angeschlossen. Dieses Kabel wird dann in die Wagoklemme mit dem roten Kabel geführt. Auch die Verbindung der beiden Schutzleiter fehlt hier noch.

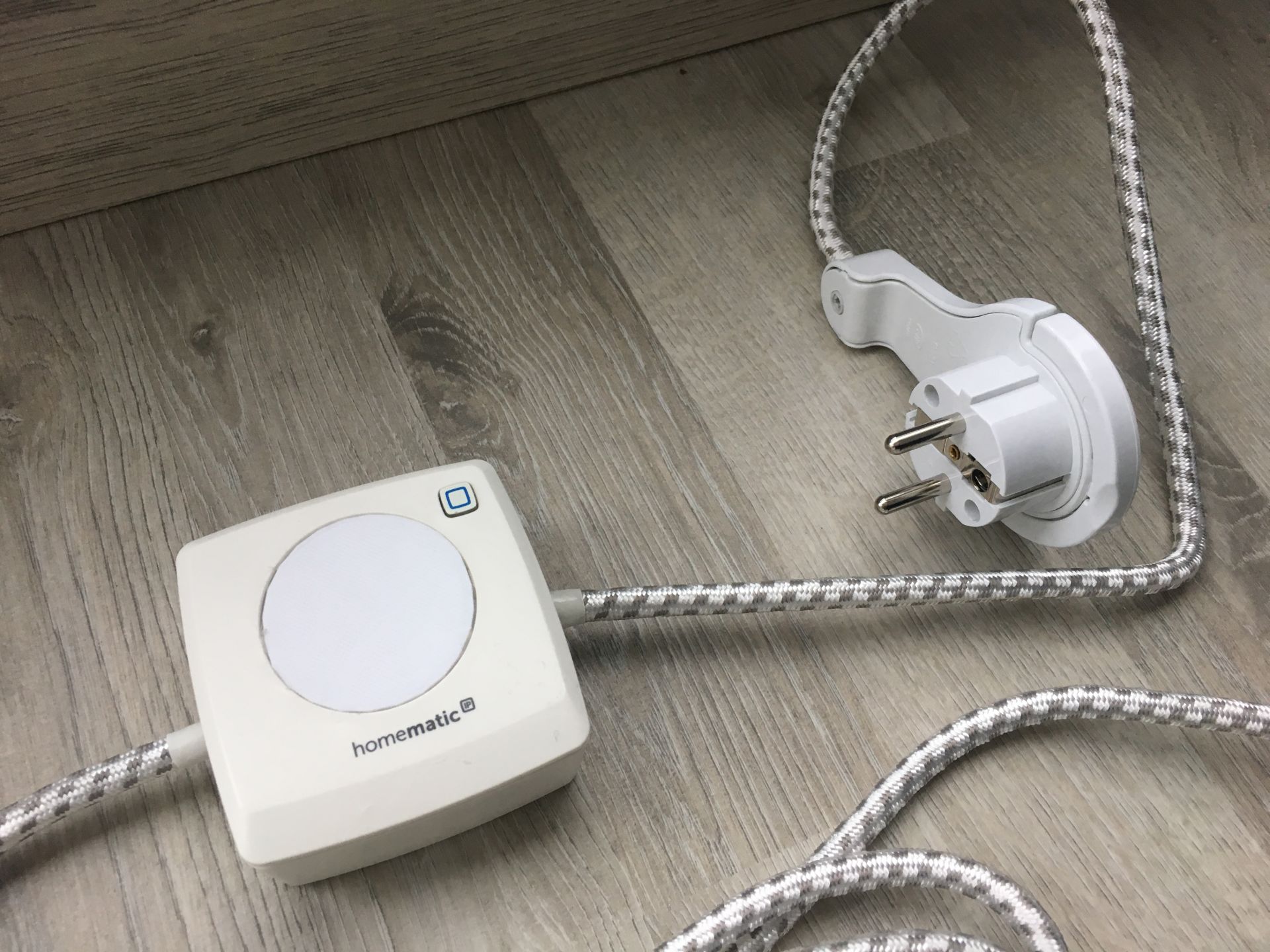

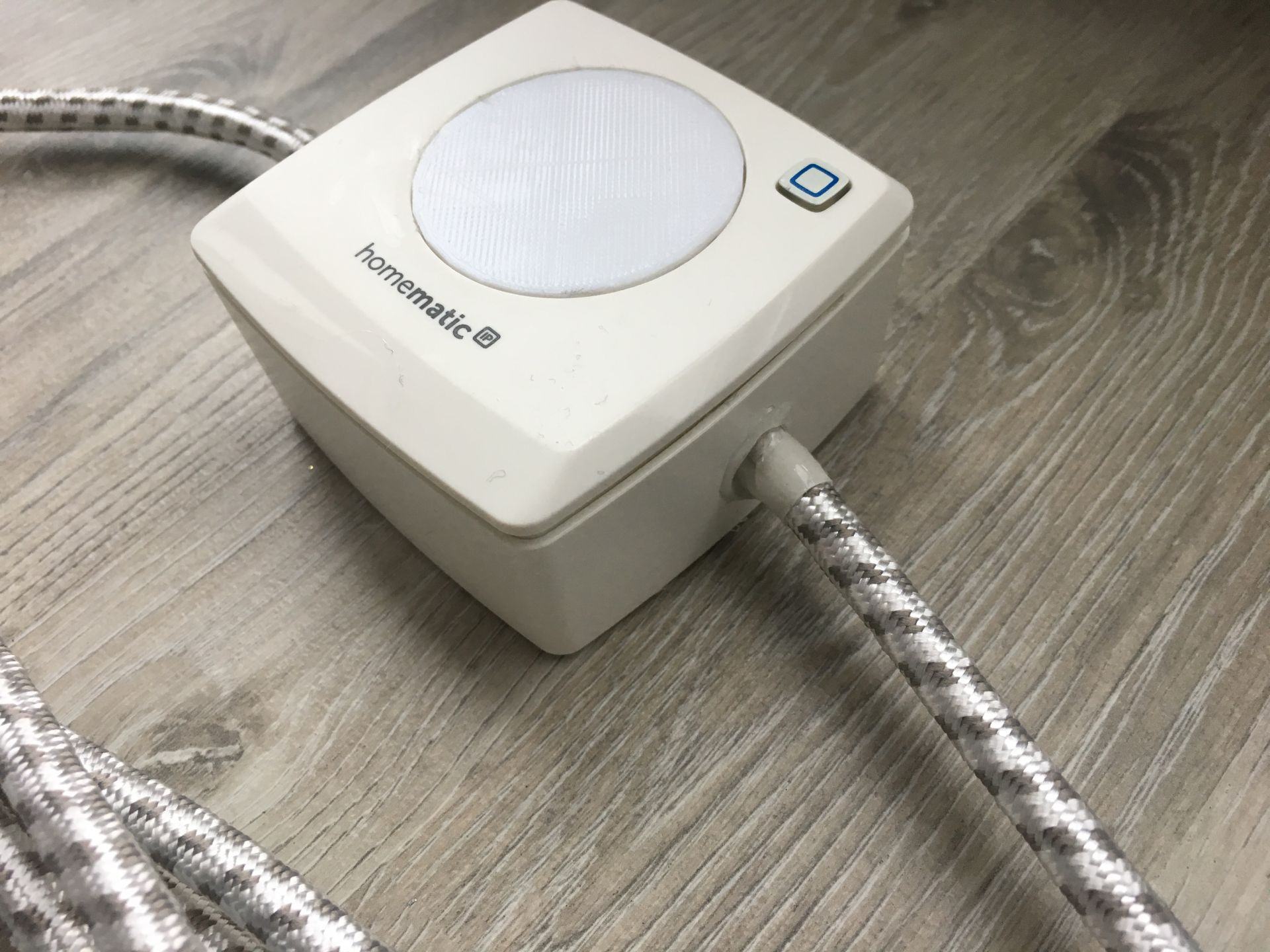

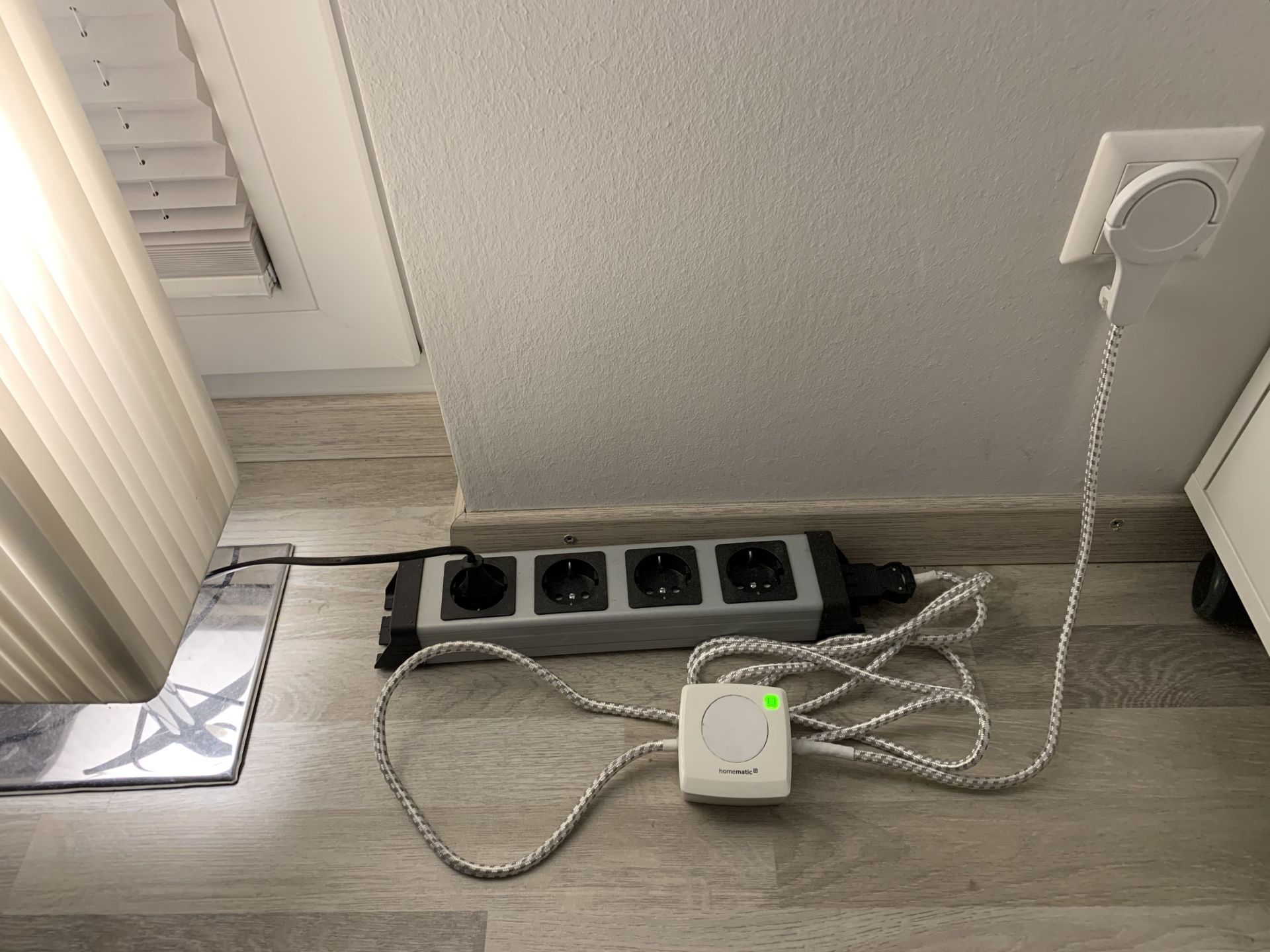

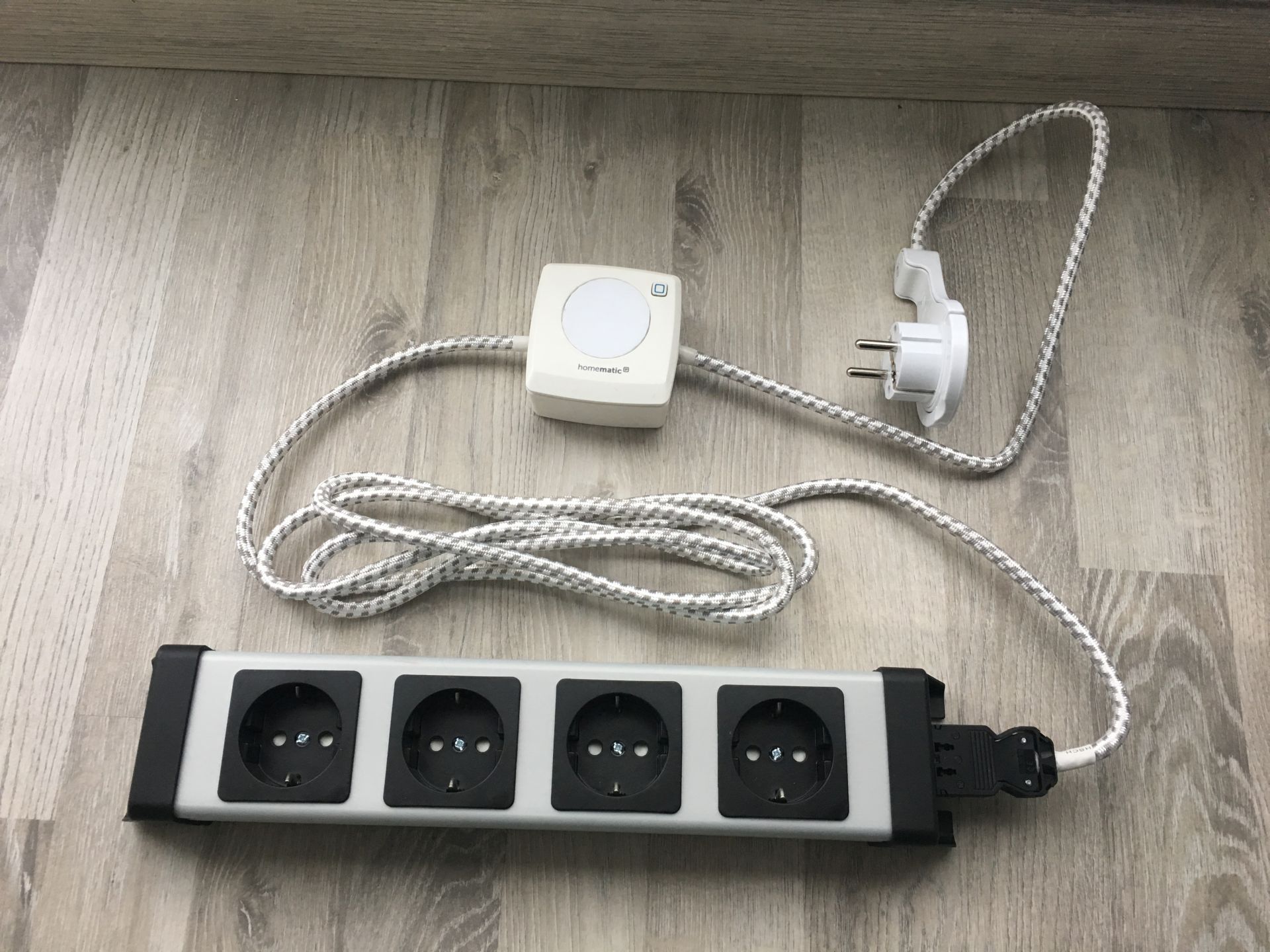

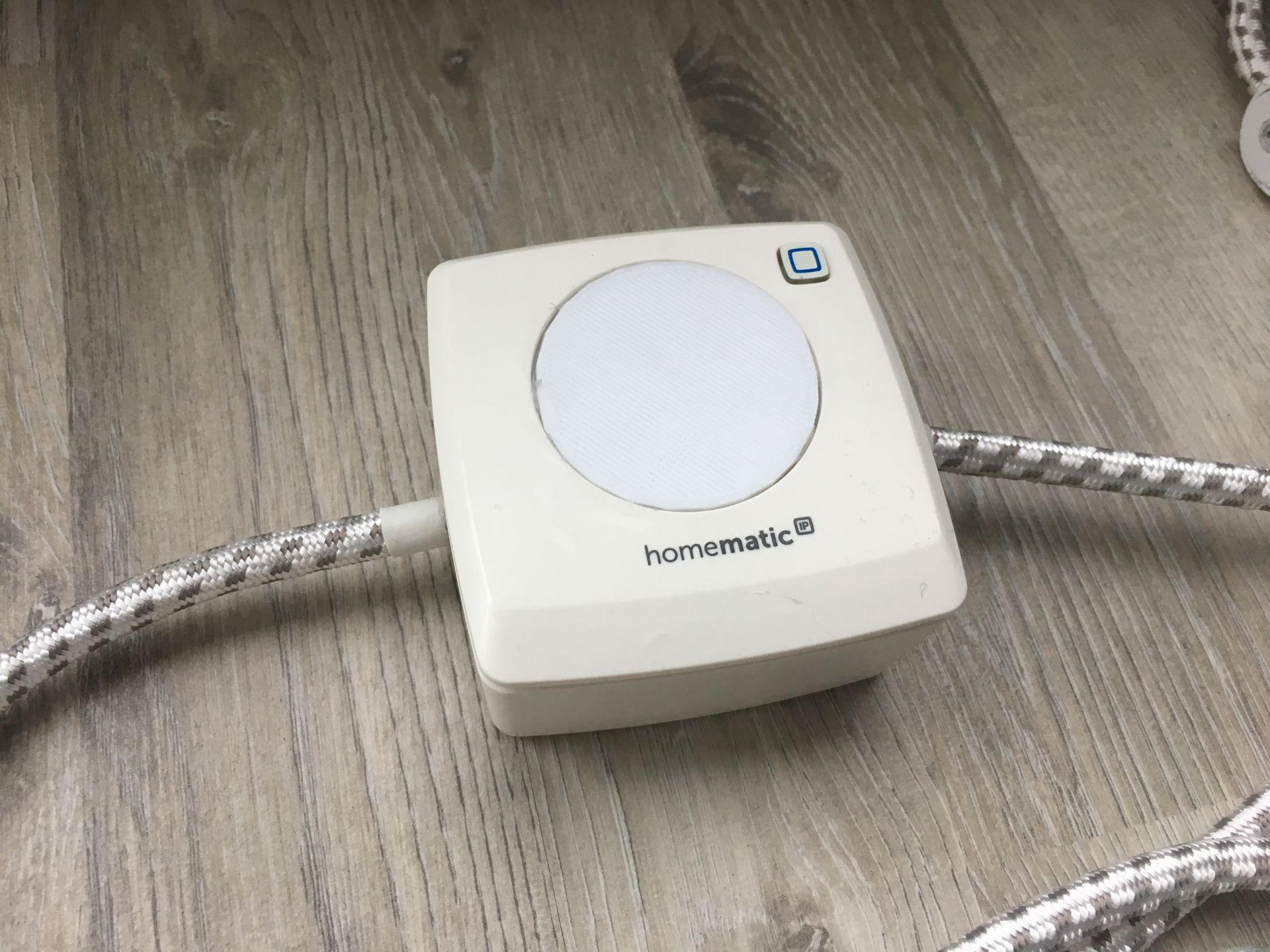

- Und so sieht das Endergebnis aus.
